Descripción general
El conector de carril DIN amarillo-verde ZUG PT 4-PE es un bloque de terminales diseñado para facilitar la conexión de cables en cuadros de distribución. Este tipo de conector se monta en carriles DIN/Euro/TS-35, ya sea de forma individual o en filas, y se caracteriza por su conexión de cable robusta y estable mediante una abrazadera de resorte, que admite tanto conductores sólidos como trenzados.Especificaciones técnicas
- Corriente nominal: 800 V / 41 A
- Sección transversal admisible del cable de conexión: desde 0,2-4 mm², sólido o trenzado en casquillo
- Número de potenciales: 1
- Método de montaje: Carril de montaje DIN de 35 mm
- Posición de conexión del cable: Desde arriba
- Tipo de material aislante: Termoplástico
- Dimensiones: 1 pieza - Conector de riel de 1 piso
Compatibilidad y accesorios
- Tapas/cubiertas para el conector (símbolo de la tapa: D-PT 4)
- Marcadores numéricos compatibles: ZBFM-5 o ZB-6 (numeración de 1-100)

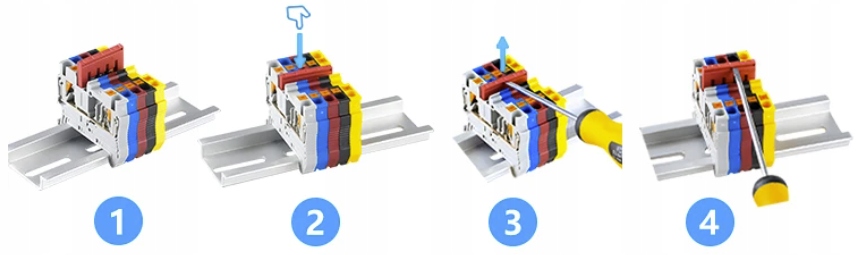

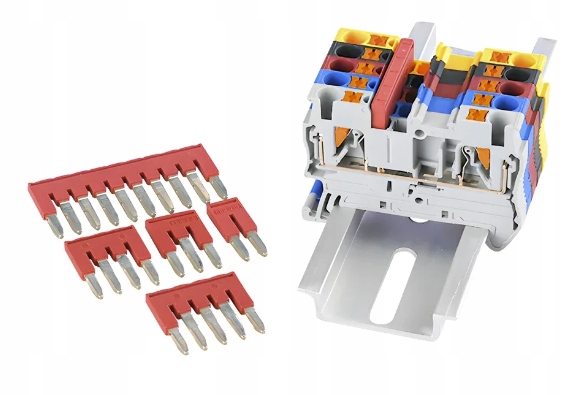

- Puentes para dimensiones específicas: FBS-3.5, FBS-5, FBS-6, FBS-8, FBS-10, FBS-12, FBS-16
- Otros productos y accesorios: Conectores de carril ZUG, abrazaderas, conectores rápidos, prensores para cables, bridas, fundas termorretráctiles con estaño
Instalación
Se recomienda tapar solo el último conector de la fila para evitar cortocircuitos incontrolados. No utilice tapas para cada conector si están montados uno junto al otro, ya que esto ampliará la fila de conectores y evitará el uso de puentes si es necesario.
Uso

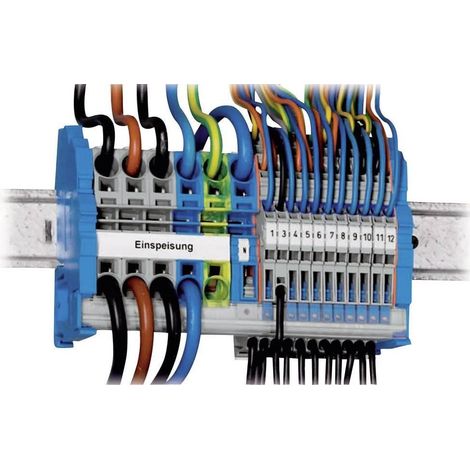

El conector es ideal para aplicaciones en cuadros de distribución, permitiendo una conexión segura y eficiente de cables. Para conductores trenzados, se recomienda utilizar casquillos de crimpado.
Otra información
