Conector angular ACR10520 105x105x90x1,5 mm (1)

Unión angular de acero perforadoUnión angular reforzada con relieve

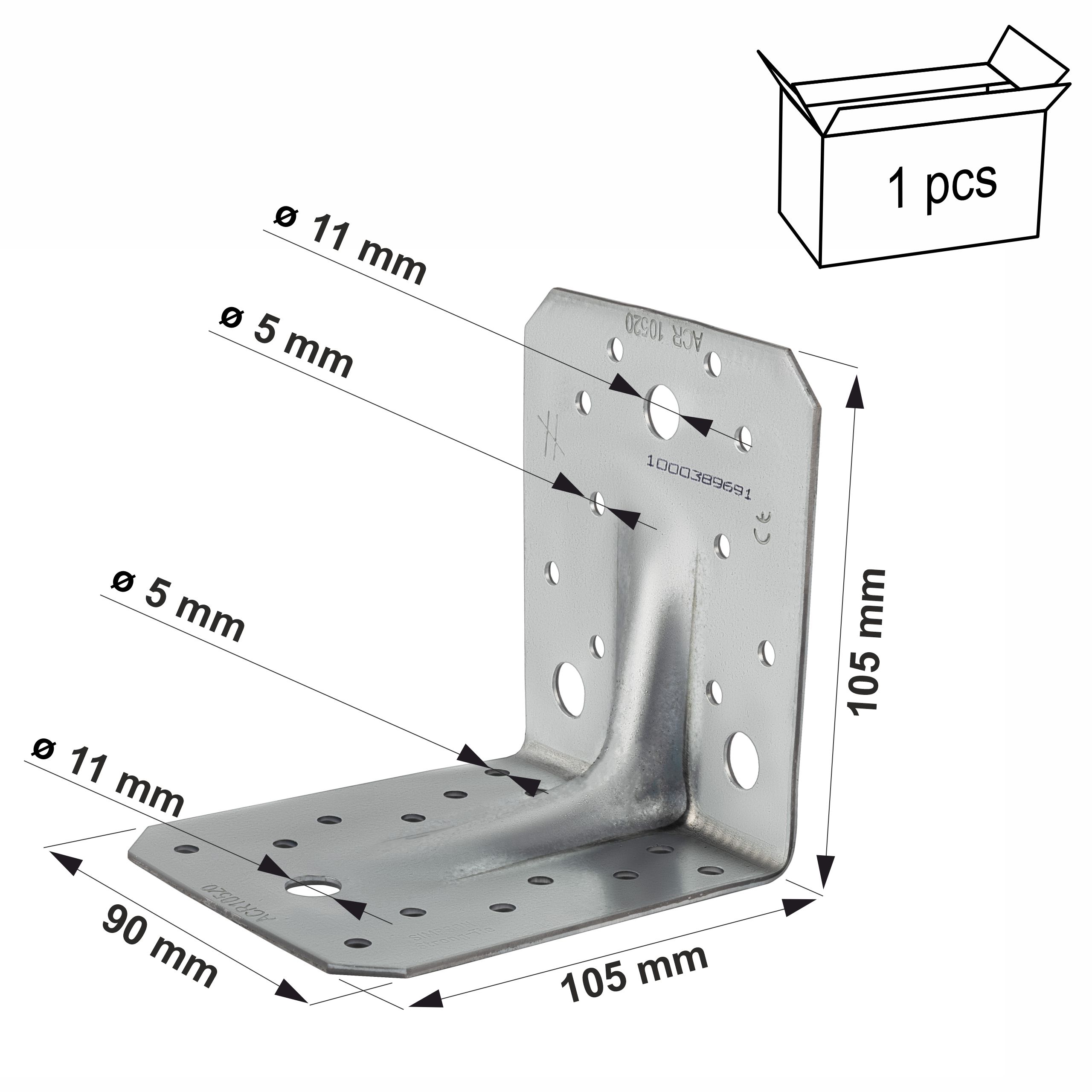

• Modelo: ACR10520
• Tamaño: 105 x 105 x 90 mm
• Espesor de la lámina: 2,0 mm
• Embalaje:1 pieza
• Brazo de agujeros A: 10 piezas x Ø 5 mm, 3 piezas x Ø 11 mm,
• Brazo de agujeros B: 14 piezas. x Ø 5 mm, 1 pieza. x Ø 11 mm,
• Material: Acero S250GD, galvanizado, 275 g/m2 (20 µm)
• Adecuado para conexiones: madera - madera, madera - hormigón

Producto original de la reconocida empresa Simpson Strong-Tie ®

Los conectores de ángulo reforzado ACR son una versión económica del clásico conector de ángulo ABR con un borde elevado. Mantener la disposición óptima de los orificios para clavos permitió solo una ligera reducción en la capacidad de carga de los ángulos ACR.

Esta serie está destinada a conexiones secundarias o cuando no se requiere una alta capacidad de carga y no es necesario utilizar conectores ABR Classic o ABR Strong.

Aplicación y método de montaje

Destinado a conexiones: madera - madera,madera - hormigón

Elemento principal: madera maciza, madera compuesta, madera laminada encolada, hormigón.

Elemento secundario: madera maciza, madera compuesta, madera laminada encolada.

Área de aplicación:

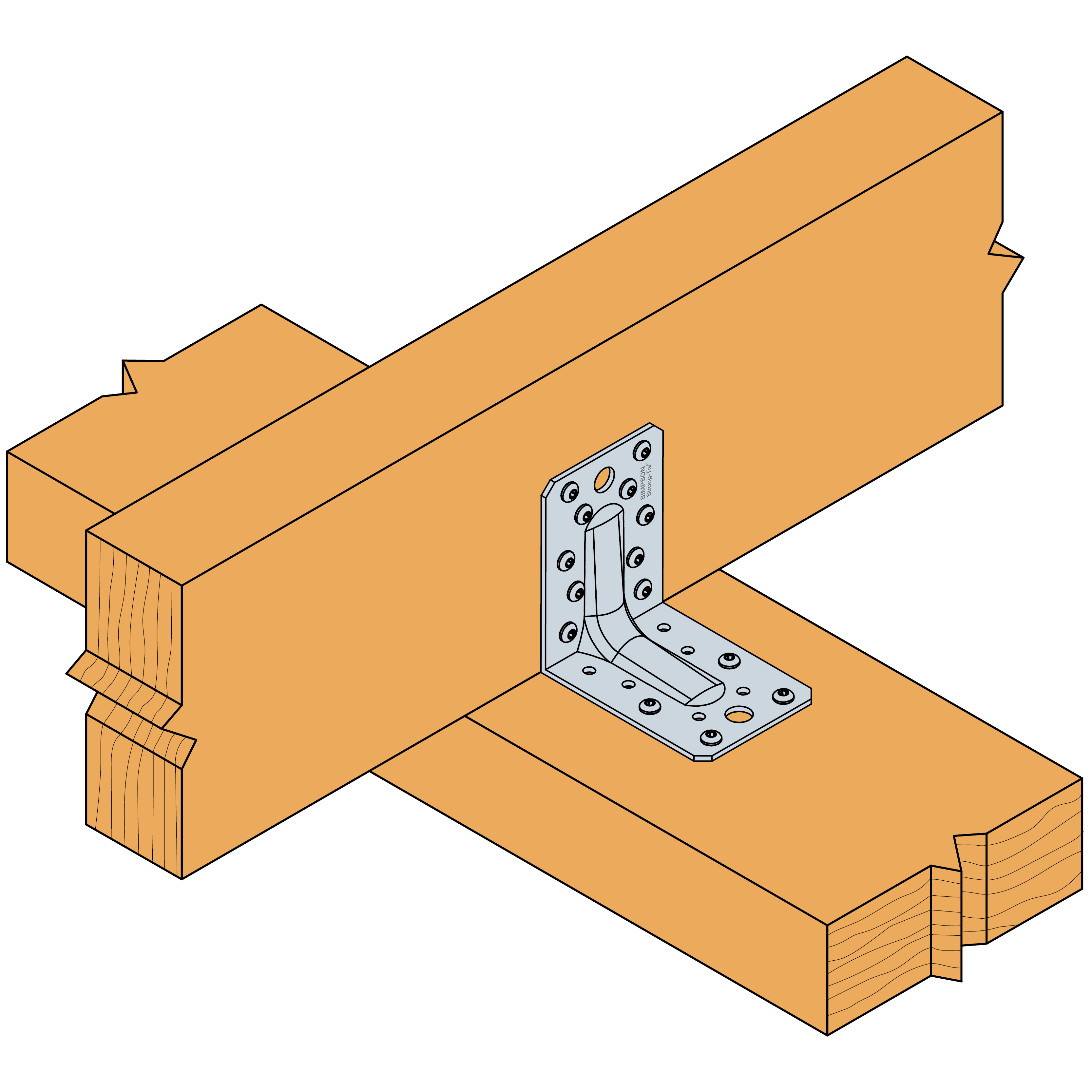

• Conexiones de vigas a placa de pared o viga anular de hormigón.
• Fijación de elementos de madera al hormigón.

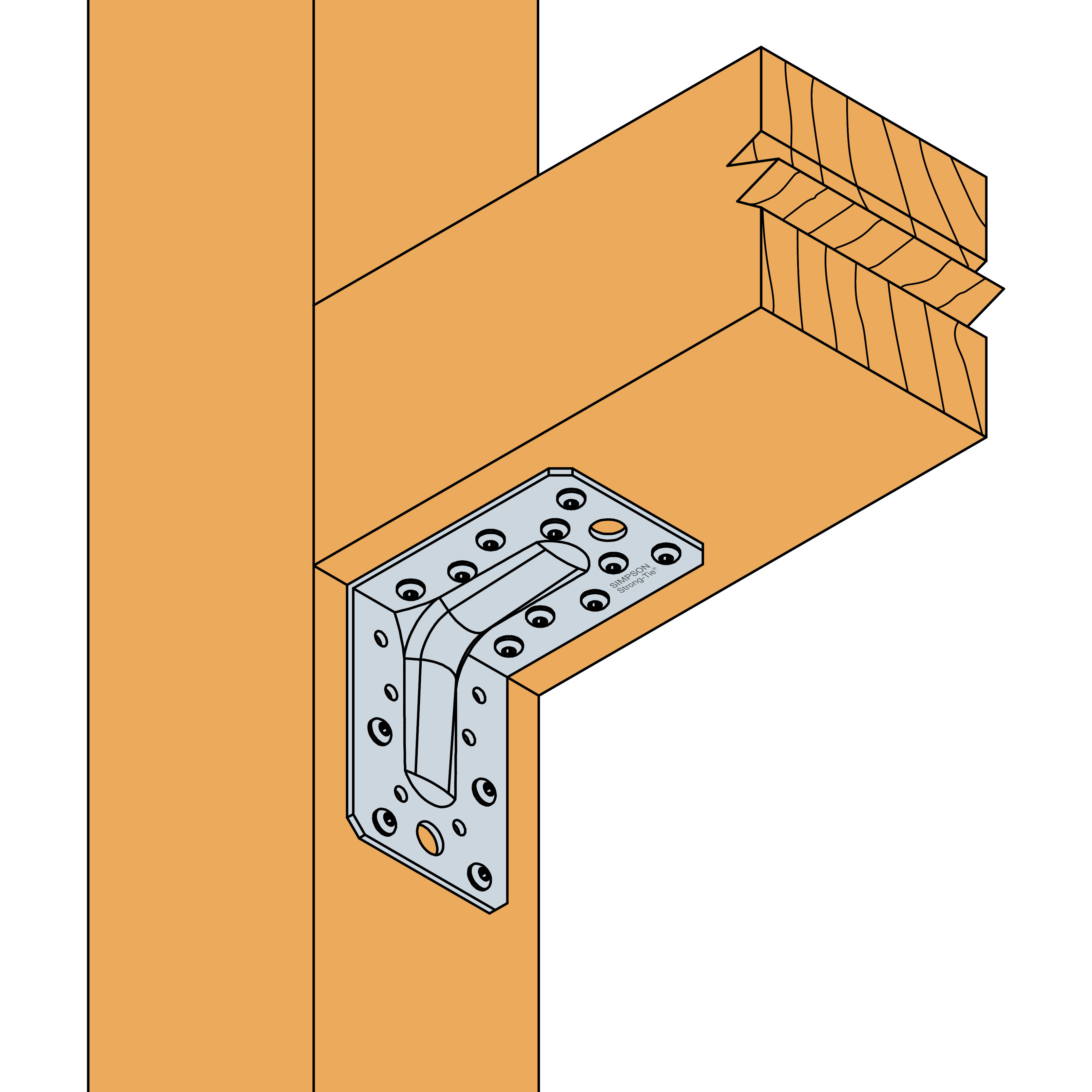

• Conexión de columna de madera a viga.
• Todos los demás elementos estructurales.

Beneficios

1. Montaje sencillo

El conector ha sido diseñado para ser intuitivo y rápido de instalar, lo que reduce significativamente el tiempo de trabajo y lo hace ideal tanto para profesionales como para aficionados al bricolaje.

2. Conexiones fuertes y duraderas

Gracias al uso de acero de alta calidad (acero S250GD) y al proceso de galvanizado en caliente Sendzimir, el conector garantiza una resistencia y durabilidad excepcionales de las conexiones en una variedad de estructuras de madera.

3. Alta capacidad de carga

El conector tiene excelentes parámetros de capacidad de carga que han sido calculados estáticamente, lo que garantiza la seguridad y estabilidad de los elementos construidos, lo cual es crucial en estructuras portantes y arquitectura de jardines.

4. Clase de uso 2

Se caracteriza por una humedad del material correspondiente a una temperatura de 20 °C y una humedad relativa del aire circundante que supera el 85 % solo durante unas pocas semanas al año. (p. ej., cobertizos abiertos o ático sin calefacción)

Certificado

ETA-06/0106

Esta norma europea especifica los requisitos y métodos de ensayo para los materiales, la geometría, la resistencia, la rigidez y la durabilidad (es decir, la protección contra la corrosión) de las uniones utilizadas en estructuras de madera portantes.
