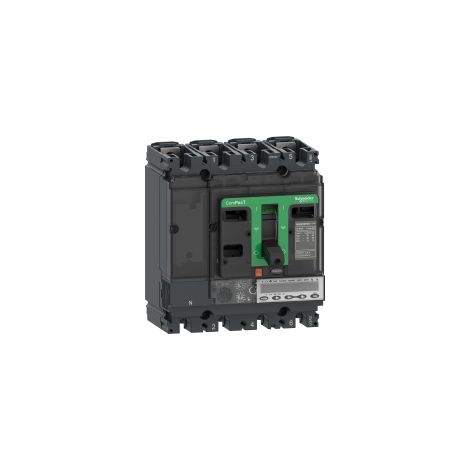

Interruptor automatico ComPacT NSX100R 200kA AC 3P 80A Micrologic 6.2EM - C10R36M080

Complementario[Ui] Tensión nominal de aislamiento : 800 V AC 50/60 Hz[Uimp] Resistencia a picos de tensión : 8 kV[Ics] poder de corte en servicio : 200 kA en 220/240 V AC 50/60 Hz acorde a En> 50 A200 kA en 380/415 V AC 50/60 Hz acorde a En> 50 A200 kA en 440 V AC 50/60 Hz acorde a En> 50 A80 kA en 500 V AC 50/60 Hz acorde a En> 50 A65 kA en 525 V AC 50/60 Hz acorde a En> 50 A45 kA en 660/690 V AC 50/60 Hz acorde a En> 50 ADurabilidad mecánica : 20000 ciclosDurabilidad eléctrica : 20000 ciclos en 440 V In/210000 ciclos en 440 V In10000 ciclos en 690 V In/25000 ciclos en 690 V Inpotencia disipada por polo : 3,01 WSoporte de montaje : Placa posteriorposición de montaje : Horizontal y verticalFlat on the backconexión superior : Frontalconexión hacia abajo : Parte delanteraPaso de conexión : 35 mmTipo de protección : Protección de sobrecarga (mucho tiempo)Prot.cont.cortoc. (per.corto)Prot.contra cortocirc.(inst.)Protección de defecto a tierracalibre de la unidad de disparo : 80 A en 65 °Cclase de disparo motorizado : 5302010protección complementaria de motor : Rotor estancadoDesequilibrio de faseTiempo de inicio prolongadoSubcargatipo de ajuste de detección a largo plazo Ir : 9 regulacionesintervalo de ajuste de detección a largo plazo : 35...80 Atipo de ajuste de retardo de larga duración : Ajustable[tr] ajuste de retardo de larga duración : 120 s en 1.5 x Ir 56,5 s en 6 x Ir 55 s en 7.2 x Ir 5240 s en 1.5 x Ir 1013,5 s en 6 x Ir 1010 s en 7.2 x Ir 10480 s en 1.5 x Ir 2026 s en 6 x Ir 2020 s en 7.2 x Ir 20720 s en 1.5 x Ir 3038 s en 6 x Ir 3030 s en 7.2 x Ir 30memoria térmica : 20 minutos antes y después del disparotipo de ajuste de detección de Isd de corto retardo : Ajustable[Isd] intervalo de ajuste de detección a corto plazo : 5...13 x Irtipo de ajuste de retardo de corta duración : Fijotipo de ajuste de detección instantánea Ii : Fijointervalo de ajuste de detección instantánea : 1200 Atipo de ajuste de detección de defectos a tierra : 9 configuraciones ajustablespestillo de la puerta : 0.2...1 x InIg enable on/offtipo de ajuste de retardo de defecto a tierra de corta duración -tg : 5 posiciones ajustablesrango de ajuste de retardo falla a tierra [tg] : 0...0,4 sprotección contra fugas a tierra : Sinselectividad lógica ZSI : Connúmero de ranuras : 5 ranura(s)señalizaciones en local : Listo para operar, estado 1 LED parpadeante - tipo de cable: verde)Temperatura por encima del punto de ajuste, estado 1 LED 95 % Ith - tipo de cable: rojo)tipo de pantalla : Pantalla LCDtipo de medición : Med energíacomunicación de datos : Calidad de la energíaFino trenzadoHistorias con sello de tiempo y tablas de eventos.Configuración de protección y alarmaValores instantáneos y de demandaFunción de imagen térmicaMaximetros / minimetrosSecuencia de faseIndicadores de mantenimientoActivar / desactivar IgAnchura : 105 mmAltura : 161 mmProfundidad : 86 mmPeso del producto : 2,05 kgCódigo de compatibilidad : NSX100
