Descripción general

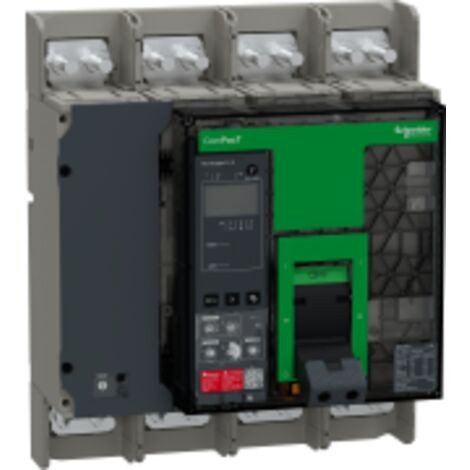

El disyuntor ComPacT NS1250H con MicroLogic 5.E es un dispositivo de protección eléctrica diseñado para aplicaciones industriales. Con una capacidad de 1250A y una resistencia a cortocircuitos de hasta 70kA, este disyuntor es ideal para proteger circuitos eléctricos de sobrecargas y cortocircuitos, garantizando un funcionamiento seguro y eficiente.Especificaciones técnicas
- Tensión asignada de aislamiento: 800 V CA 50/60 Hz
- Tensión asignada de choque: 8 kV
- Poder asignado de corte de servicio: 52 kA a 220/240 V CA, 48 kA a 380/415 V CA, 38 kA a 440 V CA, 31 kA a 500/525 V CA, 27 kA a 660/690 V CA
- Corriente asignada de corta duración: 19,2 kA durante 1 segundo
- Endurance mecánica: 10,000 ciclos
- Duración de vida eléctrica: 2,000 ciclos a 690 V In, 3,000 ciclos a 690 V In/24,000 ciclos a 440 V In, 5,000 ciclos a 440 V In
- Pérdidas de potencia: 44 W
- Soporte de montaje: placa trasera
- Rango de ajuste del umbral de largo retardo: 0,4...1 x In
- Rango de ajuste de temporización de largo retardo: 12,5...600 s a 1,5 x Ir
- Rango de ajuste de temporización corta: 0,1...0,4 s
- Dimensiones: 210 mm (ancho) x 327 mm (alto) x 147 mm (profundidad)
- Peso: 14 kg
Compatibilidad y accesorios
- Código de compatibilidad: NS1250
Instalación
- Conexión de entrada: frontal
- Conexión de salida: frontal
- Pasos de conexión: 70 mm
Uso
- Protección contra sobrecargas y cortocircuitos
- Aplicaciones industriales y comerciales
Otra información
- Tipo de protección: L (sobrecarga de largo retardo), S (corto retardo), I (instantáneo contra cortocircuito)
- Memoria térmica: 20 minutos
- Protección diferencial: sin
- Zona de bloqueo selectivo lógico ZSI: con
- Contactos auxiliares: 1 "F/O"
- Señalización local: 4 LEDs rojos para señalización de defecto, 1 LED amarillo para sobrecarga
- Tipo de display: LCD
- Tipo de medida: contador de energía
