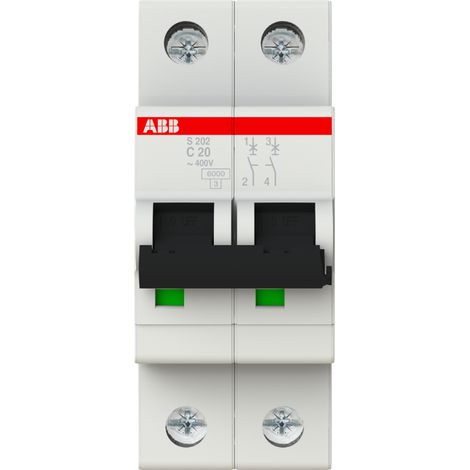

Disjoncteur S200 2P C 20 6kA - ABB2CDS252001R0204

Normes techniquesNormes : IEC/EN 60898-1 IEC/EN 60947-2 UL 1077Caractéristique de déclenchement : CTension opérationnelle nominale : selon IEC 60898-1 400 V AC selon IEC 60898-1 400 V selon IEC 60947-2 440 V ACTension de fonctionnement : Maximum (tolérance incluse) 125 V DC Maximum (tolérance incluse) 440 V AC Minimum 12 V AC Minimum 12 V DCTension nominale d'isolation (Ui) : selon IEC/EN 60664-1 440 VTension nominale de tenue aux chocs (Uimp) : 4 kV à 2000 m 5 kV au niveau de la mer 6,2 kVTension d'essai diélectrique : 50/60 Hz, 1 min : 2 kVType de tension d'entrée : AC/DCCourant nominal (In) : 20 APouvoir de coupure en court-circuit nominal : (AC) 6 kA (DC) 6 kA (400 V AC) 6 kA (400 V) 6 kAPouvoir de coupure ultime assigné en cas de court-circuit (Icu) : (125 V DC) 10 kA (230 V AC) 20 kA (400 V AC) 10 kA (440 V AC) 10 kA (48 V DC) 20 kA (230 V) 20 kA (400 V) 10 kACourant de court-circuit conditionnel nominal (Inc) : (230 V) 20 kA (400 V) 20 kAPouvoir de coupure en court-circuit de service nominal (Ics) : (230 V AC) 15 kA (400 V AC) 7,5 kA (440 V AC) 7,5 kAFréquence (f) : 50 HzFréquence nominale (f) : 50 / 60 HzPerte de puissance : 5 W aux conditions nominales de fonctionnement par pôle 2,5 WConnexion de l'alimentation électrique : ArbitraireIndication de la position du contact : Rouge ON / Vert OFFClasse de limitation d'énergie : 3Endurance électrique : 20000 cycles ACEndurance mécanique : 20000 cyclesNombre de pôles protégés : 2Nombre de pôles : 2Catégorie de surtension : IIICouple de serrage : 2,8 N-mType de montage : Rail DINType de borne à vis : Borne de levage de vérin bidirectionnelle à sécurité intégréeMarquage de l'actionneur : I / OMatériau de l'actionneur : Groupe d'isolation II, noir, scellableMatériau du boîtier : Groupe d'isolation II, RAL 7035Montage sur rail DIN : TH35-15 (rail de montage 35 x 15 mm) selon IEC 60715 TH35-7.5 (rail de montage 35 x 7,5 mm) selon IEC 60715Position de montage : indifférenteTournevis recommandé : Pozidriv 2Accessoires disponibles : OuiCapacité de connexion : Barre collectrice 10 / 10 mm² Flexible avec embout 0.75 ... 25 mm² Flexible 0.75 ... 25 mm² Rigide 0.75 ... 35 mm² Rigide 0.75 ... 35 mm² Toronné 0.75 ... 35 mm²Taille d'installation : selon DIN 43880 1Longueur de dénudage : 12,5 mmType de borne : Bornes à visCaractéristiques techniques UL/CSATension de fonctionnement maximale UL/CSA : 110 V DC 480Y/277 V ACPouvoir de coupure selon UL1077 : (277 V AC) 6 kA (480Y / 277 V AC) 6 kA (240 V) 10 kACapacité de connexion UL/CSA : Barre omnibus 18-8 AWG Conducteur 18-4 AWGCouple de serrage UL/CSA : 18 in-lb
