Bloque de distribución 4P 40A 6M - 400404 Legrand

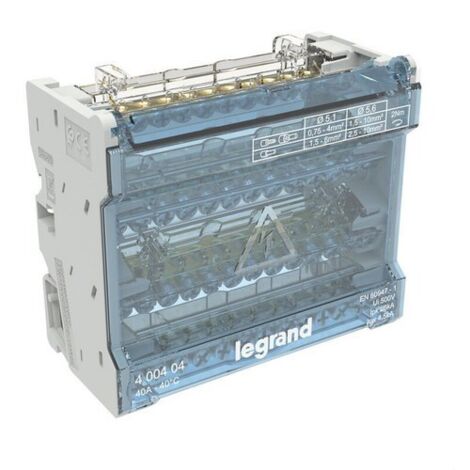

LEGRAND / BLOQUES DE DISTRIBUCIÓN / REJAS ESCALONADAS / 400404 Bloque de distribución 4P 40 A Legrand 400404 Rejas escalonadas El Legrand 400404 es un bloque de distribución de cuatro polos con una corriente nominal de 40 A, diseñado para una distribución ordenada de energía en cuadros de distribución eléctrica. La variante de 40 A tiene 12 salidas por circuito: más circuitos pequeños con una corriente nominal más baja. Los terminales de tornillo permiten la conexión de cables con secciones transversales diseñadas para un circuito específico; el dispositivo se monta en un riel DIN. 4P POLOS 40 A CONEXIONES DE CORRIENTE 12 ANCHO 6 módulos Aplicaciones y características de la distribución de energía Cuatro circuitos separados permiten la distribución de cables en una configuración de cuatro polos. Esta solución es útil en cuadros de distribución trifásicos, donde cada circuito debe diseñarse con el número apropiado de salidas y espacio para el enrutamiento de cables. La elección de la variante no solo depende de la corriente nominal, sino también del número de terminales, el ancho del cuadro de distribución y las secciones transversales admisibles de los conductores de entrada y salida. La variante de 40 A con 12 tomas por circuito permite conectar más circuitos pequeños con una corriente nominal menor. Datos técnicos Fabricante / Serie Legrand / Canaleta modular escalonada Número de catálogo 400404 Número de polos 4 Corriente nominal 40 A Número de conexiones según BMEcat 12 Ancho 6 módulos / 106 mm Altura 92 mm Profundidad 51 mm Tipo de conexión Terminales de tornillo Método de montaje Carril DIN Alimentación Interna Rango de entrada (ejemplo) entrada 2,5-10 mm2 Cu rígido / 1,5-10 mm2 Cu flexible Tensión de aislamiento Ui 500 V Tensión de resistencia al impulso Uimp 8 kV Norma EN 60947-1 Serie Número de salidas por circuito según F03358 12 Ventajas de diseño y prácticas Clara separación de cables: los puntos de conexión agrupados en un solo elemento ayudan a organizar el cableado del cuadro eléctrico. Terminales de tornillo: permiten realizar conexiones de acuerdo con los requisitos de sección transversal y par de apriete. Ahorro de espacio: el diseño modular permite planificar la ubicación del bloque en un carril TH 35 junto con otros equipos. Selección para la carga: la corriente nominal de 40 A debe basarse en el diseño de la instalación, la temperatura de funcionamiento y las características de la carga. Rieles escalonados: las tiras desplazadas facilitan el acceso a los terminales, especialmente con múltiples conductores de diferentes secciones transversales. Cubiertas y enrutamiento de cables: una cubierta transparente y una protección de tira facilitan la inspección de la conexión y limitan el acceso accidental a las partes conductoras. Selección y montaje: el bloque se encaja en un riel DIN simétrico de 35 mm. En esta versión, la fuente de alimentación es interna y los conectores de salida están dispuestos en tiras escalonadas. La hoja de datos Legrand F03358EN/02 enumera por separado las secciones transversales de los conductores rígidos y flexibles, el número de salidas para cada circuito, los pares de apriete y las condiciones de funcionamiento. No utilice la misma sección transversal para todos los terminales. Otras variantes del bloque de distribución Legrand: Legrand 400410 - 4P 125 A / 10 mod. block Diferentes variantes de corriente, número de polos o número de salidas; compruebe los parámetros y las dimensiones antes de la sustitución. Legrand 400411 - Bloque de 4P 160 A / 10 módulos. Diferentes variantes de corriente, número de polos o número de salidas; verifique los parámetros y dimensiones antes de la sustitución. Los productos listados son variantes para comparación, no componentes automáticamente intercambiables. La selección depende del diseño del cuadro eléctrico. Notas técnicas Seguridad: los terminales deben conectarse con la alimentación desconectada, y las secciones transversales y los pares de apriete deben seleccionarse según las especificaciones del fabricante. Corriente nominal: en la familia de bloques graduados, se refiere a condiciones de 40 °C; a temperaturas elevadas, tenga en cuenta los factores de corrección de la hoja de datos F03358EN/02. Documentación del fabricante Parámetros, diagramas y condiciones de aplicación: documento técnico oficial de Legrand (PDF).
