Descripción general

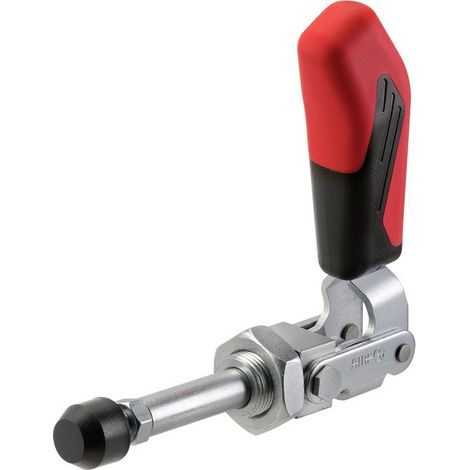

Las abrazaderas push-pull n. ° 6844 tamaño 5-M27 corto AMF son dispositivos diseñados para proporcionar tensores de presión y tensión. Su diseño corto permite una instalación eficiente, y cuentan con una guía larga de la barra de empuje, lo que facilita su uso en diversas aplicaciones. Estas abrazaderas pueden unirse a paredes de chapa o atornillarse en el cuerpo del dispositivo mediante una rosca delantera. Además, existe la opción de adquirir una versión de acero inoxidable bajo petición.Especificaciones técnicas
- A: 16 mm
- L2: 24 mm
- M2: M27x2 mm
- HW mín.: 30 mm
- L1: 175 mm
- HW máx.: 50 mm
- H1: 149 mm
- F1: 4 kN
- Altura total: 148 mm
- F2: 4 kN
- Anchura: 92 mm
- L3: 139 mm
- E: 45 mm
- M: M12 mm
- N: 49 mm
