Descripción general

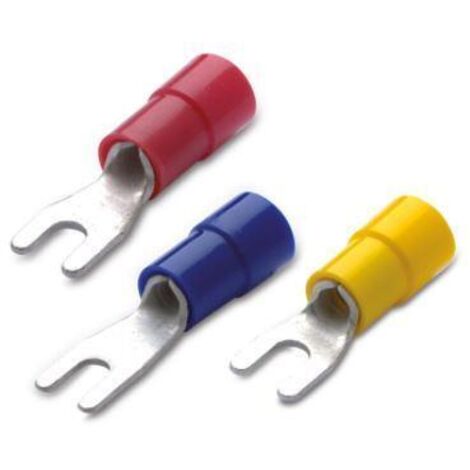

El paquete BM código 00120 contiene 100 terminales en horquilla preaislados de color rojo, diseñados para ser engarzados en cables con una sección transversal de 1,5 mm². Estos terminales cuentan con una abertura en horquilla adecuada para tornillos o pernos con un diámetro de 4 mm, facilitando una conexión rápida y eficiente.Especificaciones técnicas
- Tipo: Terminales de horquilla preaislados
- Material del conductor: Cobre
- Recubrimiento del conductor: Estaño
- Material de aislamiento: PVC
- Color del aislamiento: Rojo
- Sección de cable compatible: 0,25 - 1,5 mm² (AWG 22-16)
- Diámetro del agujero (F4): 4 mm
- Temperatura de funcionamiento: Máximo 75°C
- Tensión nominal máxima: 300 V
- Embalaje: 100 unidades
Uso
- Seleccionar cable de sección adecuada (1,5 mm²).
- Pelar el extremo del cable a la longitud requerida.
- Introducir el conductor pelado en el interior del terminal de pala.
- Utilizar una herramienta de engaste diseñada específicamente para terminales preaislados para engarzar firmemente el terminal en el cable.
- Introducir la horquilla bajo la cabeza del tornillo o perno de 4 mm y apriete.
Otra información
- Asegúrese de utilizar una herramienta de crimpado adecuada para terminales preaislados a fin de garantizar una conexión segura y duradera.
- Asegúrese de que la sección del cable se corresponde con la especificación del terminal (1,5 mm²).
- No supere la tensión y la temperatura de funcionamiento especificadas.
- Compruebe la anchura interior de la horquilla para asegurarse de que es compatible con la cabeza del tornillo o perno utilizado.
