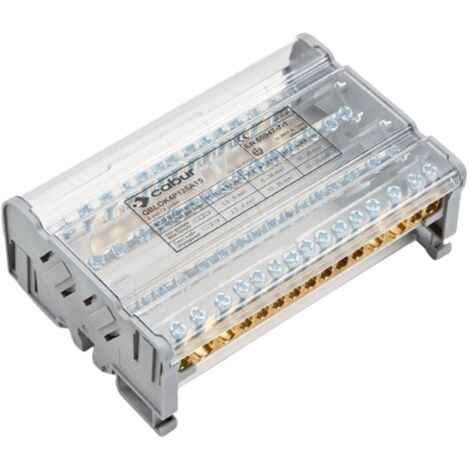

Bornas de distribución de distribución Cabur QBLOK4P125A15 125A 4 Polos QBLOK4126

Bornas de distribución tetrapolares Cabur serie QBLOK:



• Tensión máx. AC/DC 500 V
• Corriente máx. con sección nominal 125 Amperios
• Corriente admisible de corta duración (Icw) 4,2 kA
• Corriente de pico (Ipk) 19 kA
• Tensión nominal de impulso / grado de contaminación 8kV / 3
• Longitud de banda 13 mm
• Par de apriete (nom. / máx.) 2 / 2,5 Nm
• Material plástico Poliamida, policarbonato
• Anchura (paso) 137 mm
• Longitud 97 mm
• Altura montado sobre: 52 / 59 mm

Ventajas:

• Montaje en carril y panel
• Pantalla aislante para cada barra conductora
• Orificios escalonados para simplificar el cableado
• Tornillos de acero galvanizado con recorte combinado



Entrada A:

• Sección nominal 2 x 35 mm².
• Color gris
• Capacidad de conexión (flexible) 10-35 mm²
• Capacidad de conexión (rígida) 10-35 mm²
• Capacidad de conexión (con terminal) 25 mm² - WP 250/29



Salida B:

• Sección nominal 2 x 25 mm²
• Capacidad de conexión (flexible) 10-25 mm²
• Capacidad de conexión (rígida) 10-25 mm²
• Capacidad de conexión (con terminal) 16 mm² (WP 160/22)



Salida C

• Sección nominal 11 x 6 mm²
• Sección de conexión (flexible) 2,5-6 mm² (WP 160/22)
• Capacidad de conexión (rígida) 2,5-6 mm² (WP 160/22)
• Capacidad de conexión (con terminal) 4 mm² (WP 40/16)



Bloque de terminales

• Atornillable TH35 BT/3 (Código BT003)
• Enchufable TH35 BTO (Código BT007)
• Atornillable TH35 y G32 BTU (Código BT005)

• Tipo de : Bloques de terminales
• Sección : 35mm
