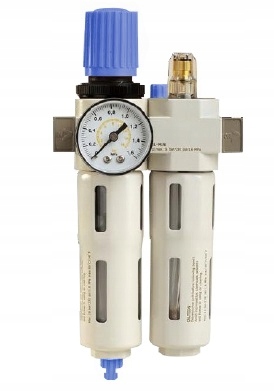

Bloque de preparación de aire G3/8" 0,5-12 bar

Descripción del artículo:

• Nombre:Bloque de preparación de aire G3/8" 0.5-12 bar línea azul
• Símbolo:ACL38BLUE
• Cantidad vendida: 1 unidad
• Tamaño:3/8"

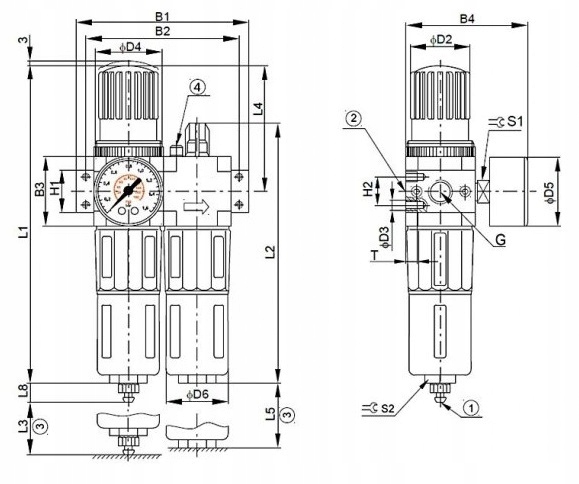

Datos técnicos:

• S2: 22
• S1: 14 mm
• t: 7 mm
• L8: 15 mm
• L5: 100 mm
• L4: 69 mm
• L3: 60 mm
• L2: 169 mm
• L1: 139 mm
• H2: 11 mm
• H1: 20 mm
• ø D6: 38
• ø D5: 41
• Ø D4: M36x1 mm
• Ø D3: M4 mm
• Ø D2: 31 mm
• B6: 70
• B5: 52
• B4: 76 mm
• B3: 40 mm
• B2: 92 mm
• B1: 110 mm
• Rosca (G): 3/8"

Bloques de preparación de aire comprimido Blue Line

Aplicaciones de los bloques de preparación de aire comprimido Blue Line

Los bloques de preparación de aire comprimido Blue Line (de 2 piezas) son componentes para preparar el medio de trabajo. Constan de un filtro-reductor Blue Line combinado y un lubricador. Se encuentran en sistemas de suministro y control en todas las industrias. Se utilizan en sistemas neumáticos para lograr la pureza del aire requerida, establecer la presión de salida correcta e introducir aceite lubricante en el sistema en forma de niebla de aceite. Los filtros-reductores de aire comprimido Blue Line filtran el medio de trabajo y mantienen la presión de salida establecida, independientemente de las fluctuaciones en la entrada. presión. Cuando la presión de salida aumenta por encima del valor establecido (p. ej., debido a factores externos o daños en los actuadores), el filtro-regulador de aire comprimido Blue Line purga el sistema y continúa manteniendo la presión de salida establecida. La regulación de presión en los filtros-reguladores de aire comprimido Blue Line se realiza manualmente. El lubricador de aire comprimido Blue Line instalado inyecta niebla de aceite en las líneas neumáticas de forma ajustable (regulación por goteo), que se utiliza para lubricar las partes móviles de los componentes neumáticos y sus juntas.

Parámetros técnicos:

Medio de trabajo: aire comprimido, gases neutros

Precisión de filtración: estándar - 5 µm

Presiones de trabajo recomendadas: presión de entrada: de 1 a 16 bar; presión regulada: de 0,5 a 12 bar

Temperaturas de funcionamiento recomendadas: hasta +60 °C.

Roscas de conexión (tamaño): de G1/4” a G1”

Materiales Usado:

Cuerpos y tapas de tanques: aluminio; elemento filtrante: plástico; tanque y cúpula del lubricador: policarbonato; perilla y tapón del lubricador: plástico; juntas y membrana: NBR.
