Descripción general

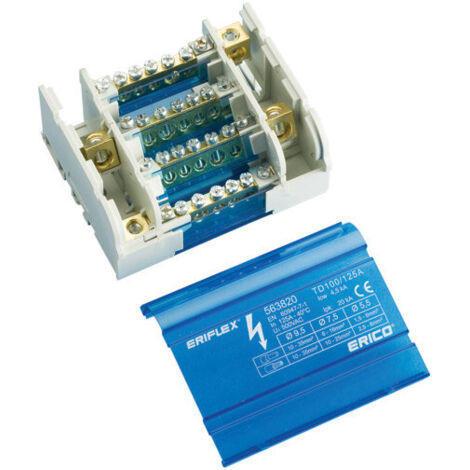

El bloque de distribución de cuatro polos TD100/125A es un dispositivo diseñado para facilitar la conexión y distribución de corriente eléctrica en instalaciones eléctricas. Su diseño incluye una cubierta protectora y pantallas aislantes transparentes, lo que permite una visualización clara de las conexiones. Este producto es ideal para montaje en carril DIN o atornillado a panel, ofreciendo versatilidad en su instalación.Especificaciones técnicas
- Número de artículo: 563820
- Número de polos: 4
- Material: Termoplástico, latón
- Corriente nominal máxima (IEC): 125 A
- Corriente admisible de corta duración (Icw) 1s: 4,5 kA
- Corriente de cortocircuito de pico (Ipk): 30 kA
- Tensión máxima de funcionamiento (IEC - Ui): 690 V
- Número de conexiones en el lado de la línea: 1
- Tamaño del cable trenzado del lado de la línea: 10 - 35 mm²
- Número de conexiones: 6
- Tamaño del cable trenzado aguas abajo: (5) 2,5 - 6 mm²
- Profundidad: 50 mm
- Altura: 90 mm
- Ancho: 109 mm
- Peso de la unidad: 0,33 kg
- Retardante de llama: UL® 94V-0
- Cumple con: IEC® 60947-7-1
Compatibilidad y accesorios
- Barra neutra disponible.
- Entradas separadas de las salidas.
Instalación
- Fácil montaje en carril DIN o atornillado a panel.
Uso
- Diseñado para la distribución de corriente eléctrica en instalaciones eléctricas.
Otra información
- Cumple con la normativa RoHS.
- Material libre de halógenos.
- Autoextinguible: UL94V-0.
- Cumple con la norma EN 45545.
- Clasificación HL3 para la sección R23 y HL2 para la sección R22.
