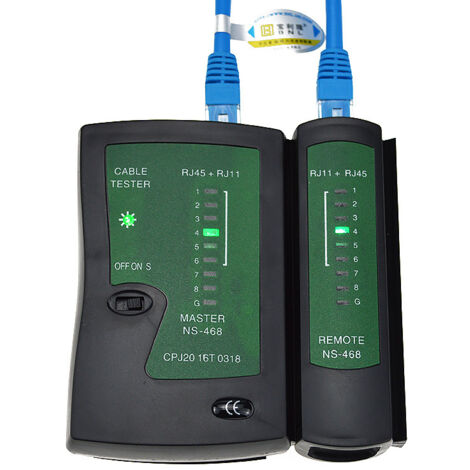

BEBUSINGOTO Comprobador de cables de red RJ11 RJ12 RJ45 Comprobador de cables de red ISDN Comprobador de cables de conexión - Negro

1. Pruebe los pares de líneas trenzadas 1, 2, 3, 4, 5, 6, 7, 8 y G uno por uno (par) y podrá distinguir cuál (par) está mal, cortocircuito y circuito abierto.

2. El interruptor ON es la velocidad de prueba normal, "S" es la velocidad de prueba lenta y M es la velocidad manual.

Prueba de par trenzado: Encienda la alimentación, inserte los enchufes del cable de red en el probador principal y el probador remoto respectivamente, las luces indicadoras en la unidad principal parpadean una por una de 1 a G:

Probador principal: 1-2-3-4-5-6-7-8-G

Probador remoto: 1-2-3-4-5-6-7-8-G (RJ45)

1-2-3-4-5-6------(RJ12)

1-2-3-4----------(RJ11)

Si el cableado es anormal, se mostrará de la siguiente manera:

1. Cuando se desconecta un cable de red, como el n.º 3, los LED n.º 3 del comprobador principal y del terminal de prueba remoto no se encenderán.

2. Cuando no hay varias líneas conectadas, los LED no se encenderán. Cuando el cable de red está conectado a menos de dos líneas, los LED no se encenderán.

3. Cuando ambos cables de red están fuera de servicio, por ejemplo, el 2 y el 4 están fuera de servicio, la pantalla es la siguiente:

Probador principal sin cambios: 1-2-3-4-5-6-7-8-G

El terminal de prueba remoto es: 1-4-3-2-5-6-7-8-G

4. Cuando hay 2 cortocircuitos en el cable de red, el comprobador principal no se enciende y los LED de las dos líneas en cortocircuito en el extremo de prueba remoto se iluminan levemente. Si hay más de 3 (incluido 3)

Cuando ocurre un cortocircuito, los LED de todos los números de cable en cortocircuito se apagan.

Si está probando el panel de conexión y el módulo de base de pared, se requieren dos puentes coincidentes (como 110P4-RJ45) para llegar al comprobador.

Prueba de cable coaxial: si el cable está en buen estado, los LED BNC en ambos extremos parpadean en verde al mismo tiempo.
