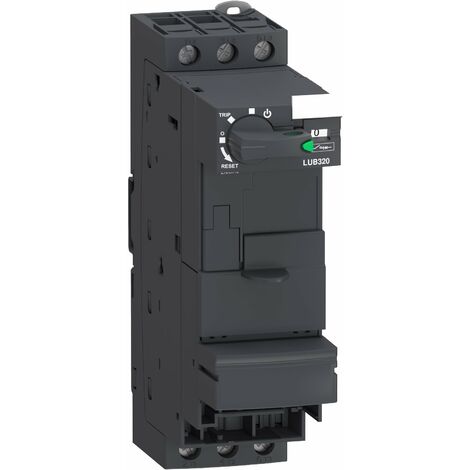

Base puissance 32 A contrôle sans connectique - LUB320

Caractéristiques principalesGamme : TeSysNom du produit : TeSys UNom abrégé de l'appareil : LUBFonction produit : Alimentation de base non inversibleDescription des pôles : 3PAptitude au sectionnement : Oui[Ith] courant thermique conventionnel : 32 ACatégorie d'emploi : AC-41AC-43AC-44Tension circuit de commande : 110...240 V AC 50/60 Hz110...220 V c.c.48...72 V c.c.48 V AC 50/60 Hz24 V c.c.24 V AC 50/60 HzCaractéristiques détailléesComposition contact auxiliaire : 1F+1OType de contacts auxiliaires : Type contact miroir (1 ''O'') état de l'alimentation conformément à norme IEC 60947-1Type contacts branchés (1F+1O) conformément à IEC 60947-4-1[Ue] tension assignée d'emploi : 690 V500 V440 V230 VFréquence réseau : 40...60 Hz[Ie] courant assigné d'emploi : 32 Aà = 72 V fermeture avec LUCA, LUCB, LUCC, LUCD pour télécommande35 ms ouverture avec LUCA, LUCB, LUCC, LUCD, LUCM pour télécommandeDurée de vie mécanique : 15000000 cycleVitesse de commande : 60 cyc/mn[Ui] tension assignée d'isolement : 600 V conformément à CSA C22.2 No 14690 V conformément à IEC 60947-1 3600 V conformément à UL 508[Uimp] tension assignée de tenue aux chocs : 6 kV conformément à IEC 60947-6-2Déconnexion sûre du circuit : SELV 400 V entre le circuit de commande ou auxiliaire et le circuit principal conformément à IEC 60947-1 appendix NSELV 400 V entre les circuits de commande et auxiliaires conformément à IEC 60947-1 appendix NMode de raccordement : Télécommande : sans raccordementCircuit de puissance : borniers à vis-étrier 2 câble 1.5...6 mm² - rigidité du câble: souple - sans extrémité de câbleCircuit de puissance : borniers à vis-étrier 2 câble 1...6 mm² - rigidité du câble: rigide - sans extrémité de câbleCircuit de puissance : borniers à vis-étrier 2 câble 1...6 mm² - rigidité du câble: souple - avec extrémité de câbleCircuit de puissance : borniers à vis-étrier 1 câble 2.5...10 mm² - rigidité du câble: souple - sans extrémité de câbleCircuit de puissance : borniers à vis-étrier 1 câble 1...6 mm² - rigidité du câble: souple - avec extrémité de câbleCircuit de puissance : borniers à vis-étrier 1 câble 1...10 mm² - rigidité du câble: rigide - sans extrémité de câbleCouple de serrage : Circuit de puissance : 1.9...2.5 N.m - avec tournevis 6 mm empreinte Philips n°2Circuit de puissance : 1.9...2.5 N.m - avec tournevis 6 mm platTélécommande : 0.8...1.2 N.m - avec tournevis 5 mm cruciforme Philips n° 1Télécommande : 0.8...1.2 N.m - avec tournevis 5 mm platLargeur : 45 mmHauteur : 145 mmProfondeur : 126 mmPoids : 0.865 kg
