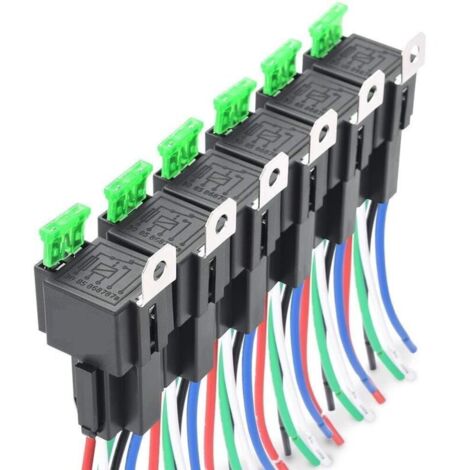

Arnés de interruptor de relé con fusible de 6 piezas, 12 V, 30 A, fusible de cuchilla ATO/ATC, relés eléctricos automotrices SPST de 5 pines con cables de alta resistencia de 14 AWG.

Relés automotrices integrados en un portafusibles con fusible de cuchilla de 30 A incluido. Sin necesidad de un portafusibles adicional, ahorrando espacio y dinero. Cables de alta resistencia de 14 AWG para el contacto principal.

Las tomas de relé incluyen cables codificados por colores para facilitar el cableado de cargas y accesorios. Negro: Tierra (85), Rojo: VCC (30), Blanco: Disparador (86), Azul: Salida N/A (87).

El exclusivo diseño de ranura macho-hembra en cada borde de la toma facilita la conexión de todos los relés, proporcionando una instalación limpia y ordenada.

12 V CC (máx. 14 V CC) y 30 A de alta capacidad de conmutación. Relé SPST (unipolar unidireccional) de 5 pines tipo Bosch. El soporte de montaje metálico del relé eléctrico facilita la instalación.

Amplia gama de usos: se utiliza ampliamente en luces de automóviles, faros antiniebla, limpiaparabrisas, arrancadores, ventiladores, altavoces, sistemas de control de tracción, etc.

Descripción

Algunos dispositivos automotrices, como volantes, arrancadores y faros, requieren mucha corriente para funcionar.

Si el voltaje de funcionamiento es muy alto, puede causar fácilmente una descarga eléctrica a los operadores.

Si la corriente de funcionamiento es alta, generará mucho calor que puede quemar el interruptor.

El relé automotriz es un dispositivo de control electrónico, generalmente utilizado en un circuito de control automático.

Es esencialmente un "interruptor automático" que controla una gran corriente a través de una pequeña corriente.

Aplicación:

Apto para todos los automóviles y dispositivos equipados con una fuente de alimentación de 12 voltios CC.

Se utiliza en luces de trabajo, faros antiniebla, arrancadores, limpiaparabrisas, ventiladores, Altavoces, cierre centralizado, alarma, elevalunas eléctricos, etc.

Instrucciones del conector del relé y del arnés:

-85: Conectado a la masa del chasis. Sirve como conexión a masa común para activar y magnetizar la bobina interna.

-86: Conectado a una entrada positiva de 12 V CC. Aquí es donde un interruptor conectado a una entrada de 12 V CC se conectará al relé.

Cuando se envía alimentación al relé a través del pin 86, el circuito se completa con el pin 85 conectado a masa común, que activa y magnetiza la bobina interna.

-87: Contacto normalmente abierto, también llamado NO. La conexión entre el pin 87 y el pin 30 se realiza solo cuando la bobina interna está activada o magnetizada.

-30: Contacto común que se puede conectar a una entrada de alimentación de 12 V CC o a la tierra del chasis, según la aplicación deseada.

Contenido del producto:

6 x Relés

6 x Arneses de relé

6 x Fusibles de cuchilla
