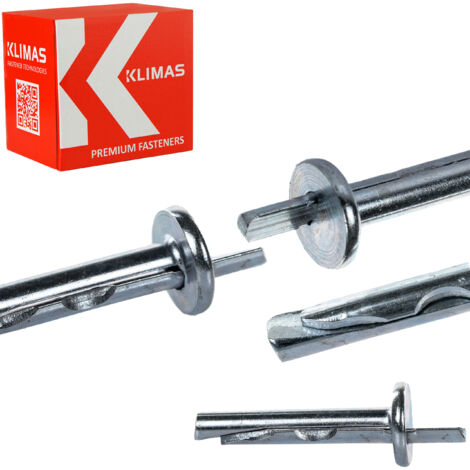

Anclajes de expansión metálicos KRW-06035 (100)

Anclajes de expansión metálicos 6x35 mm, 100 unidades.

Estos anclajes están fabricados en acero galvanizado y están diseñados para el montaje de elementos delgados de acero sobre sustratos de hormigón o ladrillo cerámico macizo. Se caracterizan por ser de clase A1 (no inflamables), lo que los convierte en una excelente alternativa a los tacos de montaje tradicionales, especialmente al instalar falsos techos donde se requiere ininflamabilidad.

Diseñados para el montaje de elementos delgados de acero, láminas metálicas de remate y elementos de falso techo. Se pueden instalar en hormigón fisurado al suspender estructuras de techos de hormigón armado. La fijación se logra introduciendo el pasador en el cuerpo, la cuña se desplaza y se crea un anclaje permanente.

Los parámetros más importantes

• Modelo: KRW-06035
• Tamaño: 6,0x35 mm
• Máx. Longitud útil: 5 mm
• Embalaje: 100 unidades
• Material: acero galvanizado

Producto original de la reconocida empresa klimas Wkręt-Met ®

Sustratos

1. Hormigón sin fisuras

2. Hormigón agrietado

3. Ladrillo cerámico macizo

Esta es solo una aplicación de ejemplo.

Especificaciones del producto

• [dk] diámetro del anclaje: Ø 6,0 mm
• [do] diámetro del orificio/taladro: Ø 6,0 mm
• [D] diámetro del collar: 15 mm
• [t fix] máx. Longitud útil: 5 mm
• [L w] Longitud del anclaje: 35
• [h eff] Profundidad de anclaje efectiva: 30 mm
• [ho] Profundidad del agujero: 40 mm
• Material: Acero galvanizado
• Reacción al fuego: No inflamable
• Número de piezas en el paquete: 100

Capacidad de carga designada para el sustrato:

• Hormigón C20/25 : C50/60: 2,38 [kN]
• Ladrillo cerámico sólido: 1 [kN]

Parámetros de instalación

• mín. espesor del sustrato (hmin): 80 mm
• distancia mínima desde el borde (c min): 150 mm
• min. distancia axial (L os): 250 mm

El anclaje metálico KRW de inserción a martillo consta de un cuerpo con una brida en un extremo y un cono en el otro, y un pasador de inserción a martillo con chaflán cónico. El anclaje está fabricado en acero galvanizado. Está diseñado para el montaje de elementos delgados de acero, láminas metálicas de protección y elementos de techos suspendidos. Puede instalarse en hormigón fisurado al suspender estructuras de techos de hormigón armado. La fijación se logra introduciendo el pasador en el cuerpo, lo que provoca que la cuña se mueva y cree un anclaje permanente.

Certificados:

• Evaluación Técnica Nacional:ITB-KOT-2018/0463 edición 1

Ofrecemos tornillos de la más alta calidad que pueden utilizarse de forma segura en la construcción. Hacemos todo lo posible para garantizar que los productos entregados a nuestros contratistas sean seguros y estén adaptados a tareas específicas.

Método de instalación

• Antes Instalación: identifique el sustrato en el que se instalará el anclaje y compare las cargas que soportará con las capacidades de carga especificadas en la Hoja de Datos de Seguridad o la Evaluación Técnica Nacional.
• Se debe seleccionar la longitud adecuada del anclaje de manera que la zona de expansión se encuentre en el material de construcción de la pared (el espesor del elemento fijado corresponde a la longitud máxima utilizable del anclaje - tfix).
• El diámetro de los agujeros perforados debe coincidir con el diámetro de los anclajes utilizados.
• Los agujeros en sustratos hechos de materiales sólidos deben tener al menos 1 mm de profundidad. 10 mm desde la profundidad de empotramiento del anclaje.
• Los agujeros en materiales sólidos deben limpiarse de los recortes de perforación moviendo el taladro alternativamente a velocidad reducida.
• El anclaje se inserta en el agujero perforado y el pasador se introduce hasta que esté completamente incrustado en el cuerpo.

Tornillos Klimas: la opción más común de los profesionales

*La cinta métrica no está incluida en el conjunto
