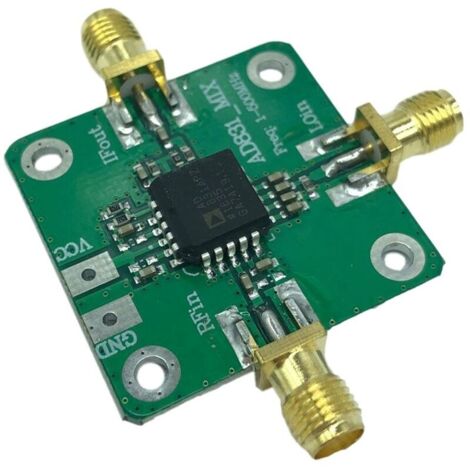

Ancho de banda del convertidor de frecuencia del módulo mezclador de transductores AD831 de alta frecuencia de 500 MHz

1. El AD831 es un mezclador de un solo chip de baja distorsión y amplio rango dinámico, adecuado para la conversión de FI descendente en receptores de HF y VHF, la segunda mezcla en estaciones base DMR, la conversión de banda base de CC y la modulación, demodulación y detección de desplazamiento de frecuencia en imágenes de ultrasonido y otras aplicaciones.
2. El AD831 proporciona un punto de intercepción de tercer orden de +24 dBm, que puede lograr un consumo de energía del LO de -10 dBm. No requiere controladores de LO de alta potencia y no hay problemas de blindaje y aislamiento correspondientes. Por lo tanto, en comparación con los mezcladores pasivos, puede mejorar el rendimiento del sistema y reducir los costos del sistema.
3. El mezclador está diseñado para ser alimentado por una sola fuente de alimentación, y los puertos de FI y LO tienen condensadores de aislamiento de CC para facilitar su uso. La frecuencia de operación de las entradas de FI y LO puede alcanzar los 500 MHz. La salida de FI es una salida de voltaje no balanceada. Tiene un ancho de banda de salida de 250 MHz. Se utiliza una sola resistencia conectada entre los pines OUT para ajustar la ganancia. El amplificador tiene características de desplazamiento de CC bajas, por lo que puede utilizarse para aplicaciones de acoplamiento de CC, como la conversión de frecuencia de banda base de CC y la demodulación de amplitud en cuadratura. Con el amplificador de salida del mezclador y la impedancia de fuente óptima, la figura de ruido SSB del mezclador es de 10,3 dB a 70 MHz. A diferencia de los mezcladores pasivos, el AD831 no tiene pérdida de inserción, ni duplexor externo, ni terminación pasiva. El AD8362 tiene dos modos de funcionamiento: medición de potencia y controlador. En la Figura 1, en modo de medición de potencia, VOUT y VSET

Parámetros del producto:
Entrada: 0,1-500MHz
Entrada: +10dBm (punto de compresión de 1dB)
Entrada del oscilador local: 0,1-500MHz
Entrada del oscilador local: -10dBm
Salida IF: 0,1-200MHz
Tensión de alimentación: fuente de alimentación asimétrica de 9-11V
Peso: 11 gramos
Color: Verde
Material: PCB
Tamaño: 33 x 33 mm

Contenido del paquete:
1 Módulo mezclador

Solo se incluye el contenido del paquete anterior; otros productos no están incluidos.
