Analizador de red vectorial SV4401A 50KHz-4400MHz Pantalla táctil de 7 pulgadas 100db Analizador de red vectorial NanoVNA dinámico

Rendimiento del producto:

1. Rango de frecuencia de medición: 50KHz-4400MHz;
2. Potencia de salida de RF: ajustable de -12dbm a -42dbm (paso de 1db) (error en cualquier banda de frecuencia: más o menos 1db);
3. Precisión de frecuencia: ±1ppm, ±5KHz >140MHz
4. Rango dinámico S21: 90dB (por debajo de 2GHz), 75 dB (4,4 GHz) (25 veces el promedio y 100 Hz IF están habilitados), si 100 Hz y 25 veces el promedio están habilitados, se puede lograr un rango dinámico de 100 dB por debajo de 1,3 GHz.
5.S11 Rango dinámico: mejor que 50dB
6.2 Pérdida de retorno de puerto : 30 dB típico (1,5 GHz), 20 dB mín. (4,4 GHz)
7. Interfaz USB : Modo de comunicación USB tipo C: CDC (serie)
8. Número de puntos de calibración: 101-1001 puntos< br /> 9. Número de puntos de escaneo: 101-1001 puntos
10. Traza de visualización: 7 trazas
11. Marca: 8 puntos de marca (la barra de marca se puede mover a cualquier parte de la pantalla)<br / > 12. Guardar configuración: 12 (menú rápido) (después de guardar, se puede recuperar directamente cuando se usa el próximo arranque, no es necesario volver a calibrar, y la configuración guardada antes del último apagado se recuperará automáticamente en el próximo arranque, y Se añade la frecuencia de inicio y final de la función de almacenamiento automático. , que es conveniente para la próxima llamada) Almacenamiento de archivos incorporado, en principio, se pueden guardar unidades de almacenamiento ilimitadas, dependiendo de la capacidad de la tarjeta TF.
13. Velocidad de escaneo: aproximadamente 400 puntos / segundo
14. Puede medir parámetros S, relación de onda estacionaria de voltaje, SWR, gráfico de Smith, gráfico de fase, retardo de grupo, función TDR... ;< br /> 15. Uso de pantalla táctil capacitiva IPS de alto brillo de 7 pulgadas , el ángulo de visión de IPS TFT (1024x600) es cercano a 180°, y no dañará sus ojos cuando se usa durante mucho tiempo. Pago)
16. La carcasa de metal se utiliza para proteger eficazmente la interferencia electromagnética, lo que hace que el S21 sea mejor que el rango dinámico de 100 dB dentro de 2 GHz
17. Diseño compacto, tamaño del cuerpo 195 mm * 150 mm * 35 mm, pequeño y portátil ; tamaño del paquete exterior: 25x20x7cm
18. La interfaz de radiofrecuencia es L16-F (base hembra N), que es conveniente para conectar varios DUT;
19. La configuración estándar usa dos baterías 18650 con una capacidad total de 6600 mAh, y la duración de la batería es de hasta 4 horas; (puede modificarlo para instalar dos soportes de batería 21700, la capacidad puede alcanzar los 10000 mAh y la duración de la batería puede alcanzar aproximadamente 6 horas.
20. Diseño de pantalla táctil completa, admite 4 botones del panel frontal al mismo tiempo, flexible y operación conveniente;
21. Admite menú en chino e inglés;
22. Admite ajuste de brillo de pantalla;
23. Actualice el firmware a través del disco U virtual, no se necesita programador, y solo el cable USB puede Se puede utilizar para actualizar el firmware.
22. Expande la interfaz de salida de alimentación USB, salida 5V/1A (se puede utilizar como un banco de energía);
24. Usando IC de carga de alta corriente 2A, el tiempo de carga es más corto;
25. Admite l computadora host, puede usar la computadora como una interfaz de operación de visualización;
26. Peso neto: 1160 gramos,
27. Peso total del embalaje exterior: 1590 gramos.
28. Admite capturas de pantalla y carga capturas de pantalla en la computadora.

Video de operación: https://www.ixigua.com/7067397812358808076

Método de actualización de firmware:< br />
Conecte la computadora con un cable de datos, mantenga presionada la tecla Ctrl y enciéndala, haga clic en Udisk de Yawang, verá una unidad flash USB en la computadora, copie el archivo de actualización en la unidad flash USB, sobrescriba el archivo original, cierre, mantenga presionada la tecla Ctrl para activar el cuadro de diálogo Aparecerá un cuadro de diálogo, haga clic en Actualizar, espere a que finalice, luego apague y reinicie.

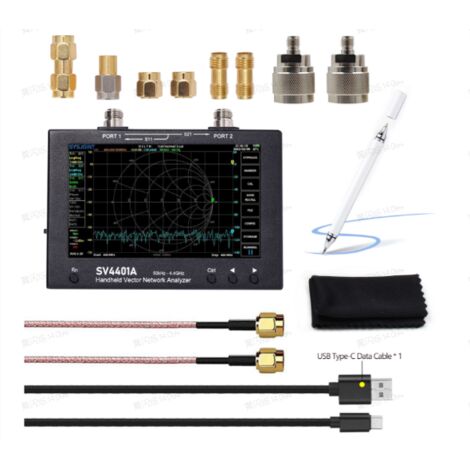

Lista de empaque:< br />
SV4401A x1 Host
Adaptador N a SMA x2
Kit de calibración de carga/cortocircuito/abierto SMA x1
Adaptador recto hembra doble SMA x2
Hembra recta doble SMA 1 adaptador
2 cables RG316 de 50 cm
1 cable de datos USB tipo C
1 lápiz capacitivo dos en uno
Limpiaparabrisas de alta calidad x1
