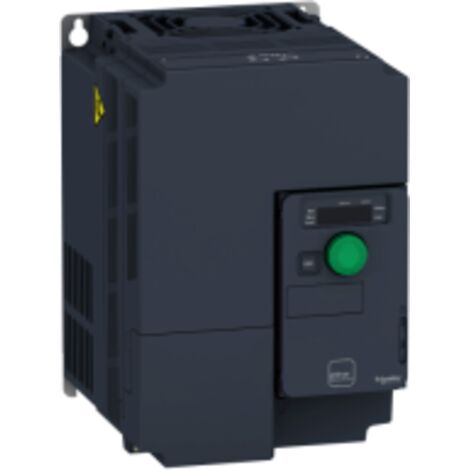

Altivar 320 - variateur de vitesse machine - 5,5KW - 400V - format compact

Complémentairesnombre entrées TOR : 7type d'entrée numérique : STO suppression sûre du couple, 24 V DC, impédance: 1,5 kOhmDI1...DI6 entrées logiques, 24 V DC (30 V)DI5 programmable comme entrée en train d'impulsions: 0...30 kHz, 24 V DC (30 V)type d'entrée numérique : Logique positive (source)Logique négative (sink)nombre sorties TOR : 3type de sortie numérique : Collecteur ouvert DQ+ 0...1 kHz 30 V CC 100 mACollecteur ouvert DQ- 0...1 kHz 30 V CC 100 mANombre d'entrées analogiques : 3type d'entrée analogique : AI1 tension: 0...10 V CC, impédance: 30 kOhm, résolution 10 bitsAI2 tension différentielle bipolaire: +/- 10 V CC, impédance: 30 kOhm, résolution 10 bitsAI3 courant: 0...20 mA (ou 4-20 mA, x-20 mA, 20-x mA ou autres modèles par configuration), impédance: 250 Ohm, résolution 10 bitsNombre de sorties analogiques : 1type de sortie analogique : Courant configurable par logiciel AQ1: 0...20 mA impedance 800 Ohm, résolution 10 bitsTension configurable par logiciel AQ1: 0...10 V CC impedance 470 Ohm, résolution 10 bitstype de sortie relais : Relais configurable R1A 1 "F" durabilité électrique 100000 cycleRelais configurable R1B 1 "O" durabilité électrique 100000 cycleRelais configurable R1CRelais configurable R2A 1 "F" durabilité électrique 100000 cycleRelais configurable R2Cnumber of inputs, bidirectional, not potential-free : 0number of inputs, potential-free : 0courant commuté maximum : Sortie relais R1A, R1B, R1C sur résistive charge, cos phi = 1: 3 A à 250 V ACSortie relais R1A, R1B, R1C sur résistive charge, cos phi = 1: 3 A à 30 V CCSortie relais R1A, R1B, R1C, R2A, R2C sur inductive charge, cos phi = 0,4 et L/R = 7 ms: 2 A à 250 V ACSortie relais R1A, R1B, R1C, R2A, R2C sur inductive charge, cos phi = 0,4 et L/R = 7 ms: 2 A à 30 V CCSortie relais R2A, R2C sur résistive charge, cos phi = 1: 5 A à 250 V ACSortie relais R2A, R2C sur résistive charge, cos phi = 1: 5 A à 30 V CCcourant commuté minimum : Sortie relais R1A, R1B, R1C, R2A, R2C: 5 mA à 24 V CCencoder protocol : RS 422computer port : Trueoptical interface present : Falseméthode d'accès : Esclave CANopennumber of HW interfaces parallel : 0,0number of HW interfaces industrial Ethernet : 0,0number of HW interfaces PROFINET : 0,0number of HW interfaces serial RS232 : 0,0number of HW interfaces serial RS422 : 0,0number of HW interfaces serial RS485 : 1,0number of HW interfaces serial TTY : 0,0number of HW interfaces USB : 0,0number of HW interfaces other : 1,0supporting protocol for AS-Interface Safety at Work : Falsesupporting protocol for ASI : Falsesupporting protocol for SUCONET : Falsesupporting protocol for BACnet : Falsesupporting protocol for CAN : Truesupporting protocol for Data-Highway : Falsesupporting protocol for DeviceNet : Truesupporting protocol for DeviceNet Safety : Falsesupporting protocol for EtherNet/IP : Truesupporting protocol for Foundation Fieldbus : Falsesupporting protocol for INTERBUS : Falsesupporting protocol for INTERBUS-Safety : Falsesupporting protocol for KNX : Falsesupporting protocol for LON : Falsesupporting protocol for MODBUS : Truesupporting protocol for other bus systems : Truesupporting protocol for PROFIBUS : Truesupporting protocol for PROFINET CBA : Falsesupporting protocol for PROFINET IO : Truesupporting protocol for PROFIsafe : Falsesupporting protocol for SafetyBUS P : Falsesupporting protocol for SERCOS : Falsesupporting protocol for TCP/IP : True4 quadrant operation possible : Trueprofil de commande pour moteur asynchrone : Rapport tension/fréquence, 5 pointsCommande vecteur de flux sans capteur, standardRapport tension/fréquence - Économie d'énergie, U/f quadratiqueContrôle vectoriel de flux sans capteur - Economie d'énergieRapport tension/fréquence, 2 pointsprofil contrôle moteur synchrone : Contrôle vectoriel sans capteurfréquence de sortie maximale : 0,599 kHzsurcouple transitoire : 170...200 % du couple nominal du moteurrampes d'accélération et décélération : LinéaireUSCUSCommutation de rampeAcceleration/deceleration ramp adaptationAcceleration/deceleration automatic stop with DC injectioncompensation de glissement du moteur : Automatique quelque soit la chargeRéglable 0...300 %Not available in voltage/frequency ratio (2 or 5 points)fréquence de commutation : 2...16 kHz réglable4...16 kHz avecfréquence de découpage nominale : 4 kHzfreinage d'arrêt : 4 x 2,5 mm² + 2 x 1 mm² + 2 x 0,14 mm²brake chopper integrated : Truemaximum associated fuse rating : 40 Acourant de ligne : 20,7 A à 380 V (surcharge importante)14,5 A à 500 V (surcharge importante)Courant maximum actuel en entrée par phase : 20,7 Amaximum output voltage : 500 Vpuissance de sortie nominale : 5,5 kWpuissance apparente : 12,6 kVA à 500 V (surcharge importante)capacity of DC link : 780 µFFréquence du réseau : 50...60 Hzrelative symmetric network frequency tolerance : 5 %courant de court-circuit présumé de ligne : 22 kA1 phase low current possible : Falsebase load current at high overload : 14,3 Aapplication in domestic and commercial area permitted : Falseapplication in industrial area permitted : TrueEMC limit value (complied) : Truepower loss per device current dependent : 195,0 Wpower loss static current independent : 195,0 Wpuissance dissipée en W : Ventilateur: 195,0 W à 380 V, fréquence de commutation 4 kHzMatière du boîtier : Plastiquewith safety function Safely Limited Speed (SLS) : Truewith safety function Safe brake management (SBC/SBT) : Falsewith safety function Safe Operating Stop (SOS) : Falsewith safety function Safe Position (SP) : Falsewith safety function Safe programmable logic : Falsewith safety function Safe Speed Monitor (SSM) : Falsewith safety function Safe Stop 1 (SS1) : Truewith sft fct Safe Stop 2 (SS2) : Falsewith safety function Safe torque off (STO) : Truewith safety function Safely Limited Position (SLP) : Falsewith safety function Safe Direction (SDI) : Falsetype de protection : Coupures de phase en entrée: variateurSurintensité entre phases de sortie et terre: variateurProtection surchauffe: variateurCourt-circuit entre les phases du moteur: variateurProtection thermique: variateuroperating element present : TrueLargeur : 150 mmHauteur : 232,0 mmProfondeur : 178,0 mmPoids du produit : 3,5 kgerreur de linéarité : AI1, AI2, AI3: +/- 0,2...0,5 % de la valeur maximale pour entrée analogiqueAQ1: +/- 0,3 % pour sortie analogiqueprécision : +/- 0.7 % AI1, AI2, AI3 pour une température de -10...60 °C entrée analogique+/-0,5% AI1, AI2, AI3 pour une température de 25 °C entrée analogique+/- 1 % AQ1 pour une température de 25 °C sortie analogique+/- 2 % AQ1 pour une température de -10...60 °C sortie analogiquedurée d'échantillonnage : 2 ms (AI1, AI2, AI3) - entrée analogique2 ms (AQ1) - sortie analogiquedurée d'actualisation : Entrée logique (DI1...DI4): 8 msSortie relais (R1A, R1B, R1C): 2 msSortie relais (R2A, R2C): 2 ms
