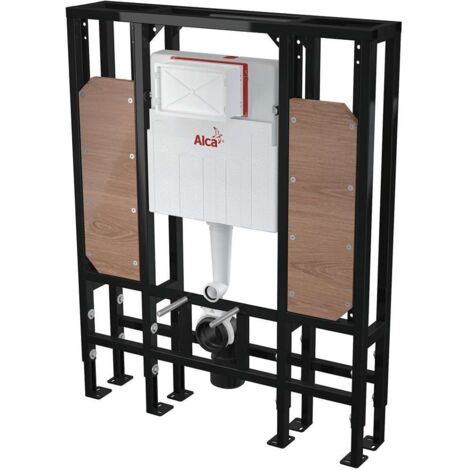

Alcadrain Juegos de módulos de instalación - Elemento de instalación de tabiques Solomodul, para espacio de instalación, para diseño sin barreras AM116/1300H

Sistema de instalación de tabiques Solomodul para instalación en seco en el espacio, sin barreras para personas con movilidad reducida

• patas de extensión de anclaje ajustables con freno en el rango de 0-200 mm
• marcado visible de la nivelación y de la línea central
• Mecanismo de deslizamiento del soporte de residuos en ocho posiciones a una distancia de 0-93 mm
• válvula angular con conexión al sistema de tuberías Mepla
• marco para colgar el inodoro libremente en el espacio y placas para instalar el pasamanos
• módulo marco para instalación en construcciones de cartón-yeso
• la estructura del marco permite anclarlo a un tabique de cartón yeso suficientemente resistente o delante de un muro de carga
• el sistema instalado se cubre con placas de yeso y no se requieren refuerzos ni elementos de anclaje adicionales
• la construcción del aislamiento de poliestireno evita el rociamiento en la superficie del depósito y amortigua la transmisión de vibraciones de la cisterna a la estructura del edificio
• Preparación para la conexión de un soporte con adaptador DG1/2" para asientos de bidé y duchas
• descarga doble ajustable independientemente con reserva higiénica
• opción de descarga a distancia o por sensor
• compatible con todos los pulsadores de descarga Alcadrain
• trabajos de mantenimiento sin herramientas
• entrada de agua posterior/superior central
• la cisterna está fabricada en una sola pieza, lo que garantiza una estanqueidad del 100%
• La tapa del orificio de servicio simplifica la instalación y evita la entrada de humedad y suciedad
• profundidad de montaje ajustable de 20 - 95 mm
• profundidad de construcción 200 mm
• material de la estructura portante: metal con recubrimiento en polvo

Finalidad de uso

• para inodoro suspendido
• En el espacio - no necesita una estructura de apoyo (independiente)
• Para personas con movilidad reducida con uso recomendado de descarga retardada o con sensor
• Para colocar pasamanos de apoyo
• Para espesores de suelo de 0-200 mm
• para montaje de inodoro suspendido con paso de conexión 180 mm o 230 mm

El paquete incluye:

• depósito con válvula de llenado y vaciado
• marco autoportante
• conjunto de tornillos y racores de conexión de agua de 1/2" con válvula angular Schell de 1/2"-3/8" integrada
• tornillo de mecanismo 2 piezas
• juego de fijación: tornillo Ø8x60×4 - 4 uds, taco Ø12 - 4 uds
• juego de fijación para la fijación de la taza del inodoro: varilla roscada M12 - 2 uds, arandelas - 4 uds, tapa - 2 uds, tuerca - 2 uds, protector de rosca - 2 uds
• codo de desagüe HT90/110 polietileno, PE-HD
• junta de entrada, espiga de polipropileno, inserto envolvente
• junta de desagüe, polipropileno, sellado de cables
• Juego de tapones de instalación para proteger los orificios de conexión durante la instalación del sistema
• tapa del orificio de servicio de dos piezas, fácilmente acortable
• placa para la instalación de pasamanos para sillas de ruedas

Parámetros técnicos

• conexión de agua desde atrás o desde arriba mediante orificios de montaje G1/2"
• rango funcional de presión del agua 0,05-0,8 MPa
• presión de agua recomendada 0,3-0,5 MPa
• volumen de descarga grande 6-9 l
• volumen de descarga pequeña 2,5-3,5l
• ajuste estándar de la descarga grande 6 l
• ajuste estándar de la descarga pequeña 3 l
• reserva de higiene 3 l
• volumen de agua en el depósito 9 l
• prueba de carga 400 kg
