Descripción general

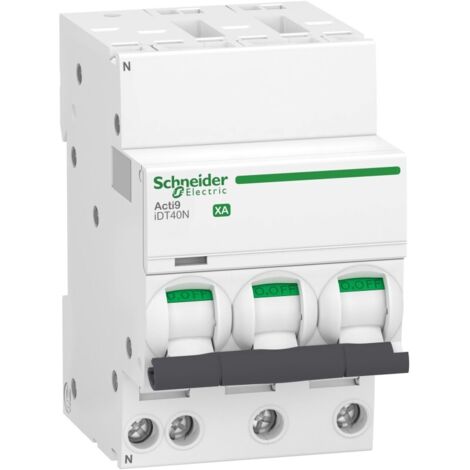

El Schneider A9PA4716 Acti9 iDT40N XA es un interruptor automático modular diseñado para ofrecer una protección confiable en instalaciones eléctricas. Este dispositivo cuenta con un sistema de conexión automática y tornillo, y es adecuado para aplicaciones de 3 fases más neutro (3P+N) con una corriente nominal de 16A. Su capacidad de corte es de 6000A, lo que lo hace ideal para entornos donde se requiere una alta seguridad eléctrica.Especificaciones técnicas
- Frecuencia del red: 50 Hz
- Tensión asignada de empleo: 400 V CA 50 Hz
- Limite de disparo magnético: 5...10 x In
- Poder de corte de servicio: 6000 A (100% Icn a 400 V CA 50 Hz)
- Poder de corte: 10 kA (75% Icu a 400 V CA 50 Hz)
- Tensión de aislamiento: 440 V CA 50 Hz
- Tensión de choque: 4 kV
- Altura: 85 mm
- Anchura: 54 mm
- Profundidad: 74 mm
- Peso: 335 g
- Color: Blanco
- Endurance mecánica: 20000 ciclos
- Endurance eléctrica: 20000 ciclos
- Tipo de conexión: Bornes a vis peigne
- Conexión de cables: 1...10 mm² (sólo flexible), 1...16 mm² (sólo rígido)
- Longitud de desnudado de los cables: 14 mm
- Par de apriete: 2 N.m
Compatibilidad y accesorios
- Código de compatibilidad: IDT40N XA
Instalación
- Modo de instalación: Encliquetable
- Soporte de montaje: Rail DIN
- Pasos de 9 mm: 6
Uso
Este interruptor automático es ideal para su uso en instalaciones eléctricas residenciales e industriales, proporcionando protección contra sobrecargas y cortocircuitos.
Otra información
- Tipo de control: Por maneton
- Indicación local: ON/OFF
- Señalización de disparo: Sí
- Protección diferencial: Bloque separado
- Verrouillages optionnels: Dispositif de cadenassage
