Descripción general

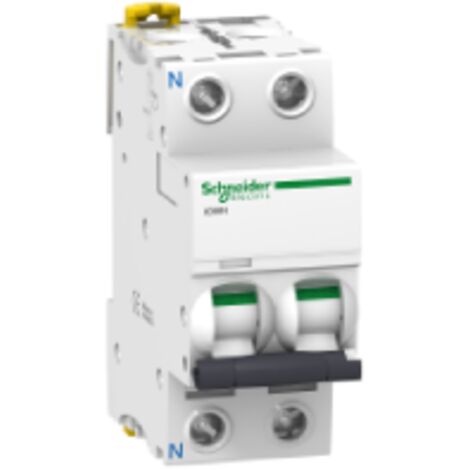

El disyuntor Acti9 iC60N 1P+N de 6A con curva C es un dispositivo de protección eléctrica diseñado para garantizar la seguridad en instalaciones eléctricas. Este modelo es ideal para aplicaciones residenciales y comerciales, ofreciendo una alta capacidad de corte y una instalación sencilla en riel DIN.Especificaciones técnicas
- Frecuencia del red: 50/60 Hz
- Límite de disparo magnético: 8 x In +/- 20%
- Poder asignado de corte en cortocircuito: 6000 A (100% x Icu) conforme a IEC 60898-1 - 230 V CA 50/60 Hz
- 27 kA (0,75 x Icu) conforme a EN 60947-2 - 12...60 V CA 50/60 Hz
- 7.5 kA (0,75 x Icu) conforme a EN 60947-2 - 220...240 V CA 50/60 Hz
- Tensión asignada de aislamiento: 500 V CA 50/60 Hz conforme a IEC 60947-2
- Tensión asignada de resistencia a choques: 6 kV conforme a EN 60947-2
- Clase de limitación: 3 conforme a EN 60898-1
- Duración de vida mecánica: 20,000 ciclos
- Duración de vida eléctrica: 10,000 ciclos
- Modo de conexión: Terminal simple, alto o bajo, rígido (1...25 mm² max) y flexible (1...16 mm² max)
- Longitud de desnudado de los hilos: 14 mm
- Par de apriete: 2 N.m
- Protección contra fugas a tierra: Bloque separado
- Peso: 0.25 kg
- Dimensiones: Altura 85 mm, Ancho 36 mm, Profundidad 78.5 mm
- Color: Blanco
Compatibilidad y accesorios
- Compatibilidad con bloques de distribución del peigne de juego de barras: Sí, alto o bajo
- Pasos de 9 mm: 4
Instalación
- Modo de instalación: Fijo
- Soporte de montaje: Riel DIN
Uso
- Indicación local: Indicador de disparo
- Tipo de control: Por manetón
