Descripción general

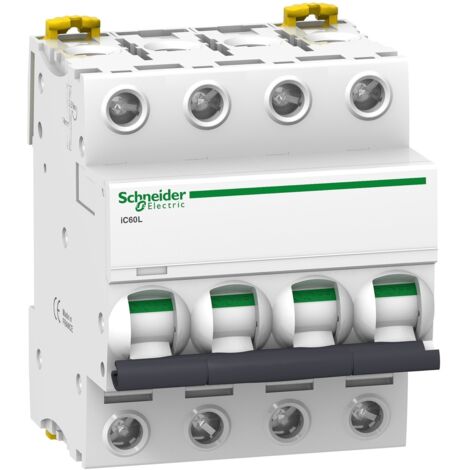

El disyuntor Acti9 iC60L es un dispositivo de protección eléctrica de 4 polos y 40A, diseñado para ofrecer una alta capacidad de corte y seguridad en instalaciones eléctricas. Su diseño permite una fácil instalación en riel DIN y cuenta con un indicador de disparo para una señalización local efectiva.Especificaciones técnicas
- Frecuencia del red: 50/60 Hz
- Límite de disparo magnético: 3 x In +/- 20%
- Poder asignado de corte en cortocircuito: 35 kA (0,5 x Icu) para 12...133 V CA
- Poder asignado de corte en cortocircuito: 20 kA (100 % x Icu) para 180...250 V CC
- Poder asignado de corte en cortocircuito: 18 kA (0,5 x Icu) para 220...240 V CA
- Poder asignado de corte en cortocircuito: 10 kA (0,5 x Icu) para 380...415 V CA
- Poder asignado de corte en cortocircuito: 7.5 kA (0,5 x Icu) para 440 V CA
- Tensión asignada de aislamiento: 500 V CA
- Tensión asignada de resistencia a choques: 6 kV
- Clase de limitación: 3
- Duración de vida mecánica: 20,000 ciclos
- Duración de vida eléctrica: 10,000 ciclos
- Modo de conexión: Terminal simple, alto o bajo
- Sección de cable: 1...35 mm² (rigido), 1...25 mm² (blando)
- Longitud de desnudado de los cables: 14 mm
- Par de apriete: 3.5 N.m
- Peso: 0.5 kg
- Dimensiones: 85 mm (altura) x 72 mm (ancho) x 78.5 mm (profundidad)
- Color: Blanco
Compatibilidad y accesorios
- Compatible con bloques de distribución de peines de juego de barras, instalación en posición alta o baja.
Instalación
- Modo de instalación: Fijo
- Soporte de montaje: Riel DIN
Uso
- Protección de circuitos eléctricos contra sobrecargas y cortocircuitos.
