Descripción general

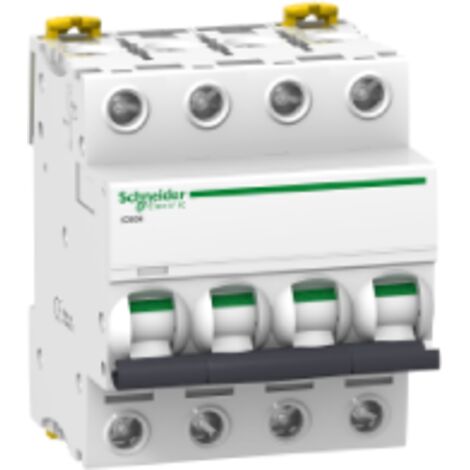

El disyuntor Acti9 iC60H es un dispositivo de protección eléctrica de 4 polos y 63A, diseñado para garantizar la seguridad en instalaciones eléctricas. Este disyuntor cuenta con una curva de disparo tipo C, lo que lo hace ideal para aplicaciones que requieren una respuesta rápida ante sobrecargas y cortocircuitos.Especificaciones técnicas
- Frecuencia del red: 50/60 Hz
- Límite de disparo magnético: 8 x In +/- 20%
- Poder asignado de corte de servicio en cortocircuito: 7500 A 0,75 x Icu (conforme a EN 60898-1 y IEC 60898-1 - 400 V CA 50/60 Hz)
- Clase de limitación: 3 (conforme a EN 60898-1 y IEC 60898-1)
- Tensión asignada de aislamiento: 500 V CA 50/60 Hz (conforme a IEC 60947-2 y EN 60947-2)
- Tensión asignada de resistencia a los choques: 6 kV (conforme a EN 60947-2 y IEC 60947-2)
- Dimensiones: altura 85 mm, ancho 72 mm, profundidad 78,5 mm
- Peso: 0.5 kg
- Duración de vida mecánica: 20,000 ciclos
- Duración de vida eléctrica: 10,000 ciclos
- Modo de conexión: Terminal simple, alto o bajo, para conductores rígidos de 1...35 mm² y conductores flexibles de 1...25 mm²
- Longitud de desnudado de los hilos: 14 mm
- Par de apriete: 3.5 N.m
Compatibilidad y accesorios
- Compatibilidad con bloques de distribución del peigne de juego de barras: Sí, instalación alta o baja
- Soporte de montaje: Rail DIN
Instalación
- Modo de instalación: Fijo
Uso
- Indicador de disparo para señalización local
