Descripción general

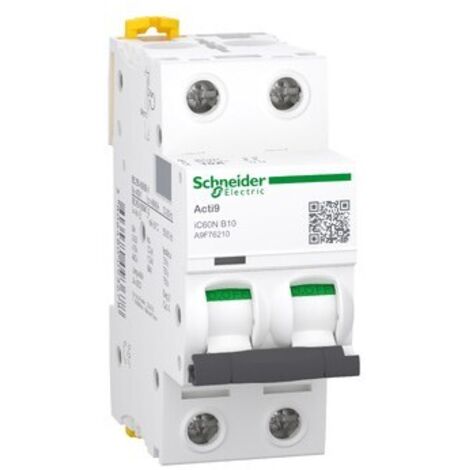

El Acti9 iC60N es un disyuntor automático de 2 polos y 10A con curva B, diseñado para ofrecer una protección eficaz en instalaciones eléctricas. Este dispositivo es ideal para aplicaciones en corriente alterna (CA) y corriente continua (CC), garantizando un alto nivel de seguridad y fiabilidad.Especificaciones técnicas
- Frecuencia del red: 50/60 Hz
- Límite de disparo magnético: 4 x In +/- 20%
- Poder asignado de corte en cortocircuito: 6000 A (100% x Icu) conforme a IEC 60898-1 - 400 V CA 50/60 Hz
- 10 kA (100% x Icu) conforme a IEC 60947-2 - 72...125 V CC
- Clase de limitación: 3 conforme a EN 60898-1
- Tensión asignada de aislamiento: 500 V CA 50/60 Hz conforme a IEC 60947-2
- Tensión asignada de resistencia a los choques: 6 kV conforme a EN 60947-2
- Dimensiones: 85 mm (altura) x 36 mm (ancho) x 78,5 mm (profundidad)
- Peso: 0.25 kg
- Duración de vida mecánica: 20,000 ciclos
- Duración de vida eléctrica: 10,000 ciclos
Compatibilidad y accesorios
- Modo de instalación: Fijo
- Soporte de montaje: Rail DIN
- Compatibilidad del bloque de distribución del peigne de juego de barras: Sí, alto o bajo
Instalación
- Conexión: Terminal simple, alto o bajo
- Conductor rígido: 1...25 mm² máximo
- Conductor flexible: 1...16 mm² máximo
- Longitud de desnudado de los hilos: 14 mm
- Par de apriete: 2 N.m
Uso
Este disyuntor es ideal para proteger circuitos eléctricos en diversas aplicaciones residenciales e industriales, asegurando la desconexión automática en caso de sobrecarga o cortocircuito.Otra información
- Color: Blanco
- Protección contra fugas a tierra: Bloque separado
