Cable Coaxial Cxt-1, 17vatc.a Euroclase Eca 2127

¿Compras para tu empresa?

Precios negociados sin IVA hasta -20%

Crea una cuenta pro

Vendido por Electropolis

Información del producto

Descripción

El cable coaxial Televes CXT-1 (referencia 2127xx, tipo RG-6) es un cable de 75 ohm pensado para la distribución de señal de televisión, satélite y radio en instalaciones de interior. Su construcción de doble blindaje y su certificación Clase A lo hacen adecuado para entornos donde la protección frente a interferencias es importante.

Su cubierta exterior de PVC blanco, su conductor de acero cobreado y su malla de aluminio con cobertura del 77 % ofrecen un equilibrio entre prestaciones y facilidad de manejo para instaladores y particulares.

Características principales

Clase A y Euroclase Eca, según la norma EN 50117-9-2.
Doble blindaje: lámina interior de aluminio y poliéster más malla de aluminio.
Cobertura de malla del 77 %, con blindaje superior a 85 dB a 1 GHz.
Impedancia característica de 75 ohm
Atenuación de 0,03 dB/m a 5 MHz y de 0,21 dB/m a 1000 MHz.
Atenuación de 0,39 dB/m a 3000 MHz, para cubrir un amplio rango de frecuencias.
Radio de curvatura mínimo de 33 mm.
Temperatura de funcionamiento de -30 a 70 °C.

Conectividad

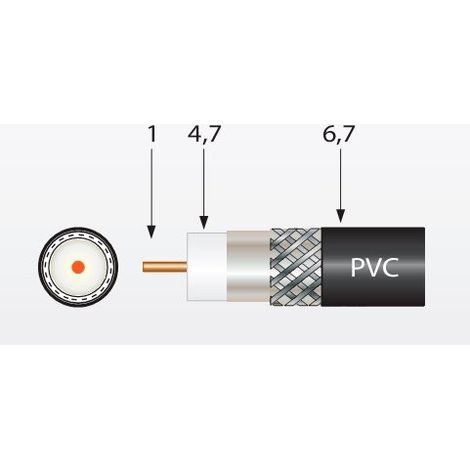

Conductor central de acero cobreado (CCS) de 1 mm de diámetro.
Dieléctrico de polietileno expandido (PEE) de 4,7 mm, color blanco RAL 9003.
Cubierta exterior de PVC de 6,7 mm de diámetro.

Aplicaciones

Distribución de señal de televisión terrestre y satélite, cableado de antenas colectivas e individuales y conexiones de equipos audiovisuales en viviendas y edificios, siempre en instalaciones de interior.

Contenido del paquete

Bobina de 100 metros de cable. Hay también presentaciones en caja de 500 metros y palé de 6000 metros.

Características técnicas

General
Modelo	CXT-1
Tipo de cable	RG-6
Estándar	EN 50117-9-2
Euroclase	Eca
Clase	A
Color	Blanco
Tipo de bobina	Plástico
Longitud	100 m
Conductor y dieléctrico
Diámetro conductor central	1 mm
Material Conductor central	Acero cobreado (CCS)
Resistencia conductor central	< 105 Ohm/km
Diámetro dieléctrico	4,7 mm
Material Dieléctrico	Polietileno Expanso (PEE)
Color Dieléctrico	Blanco RAL 9003
Blindaje
Lámina interior	Aluminio + Poliéster
Material Malla	Aluminio
Número de grupos de hilos (Nc)	16
Número de hilos por grupo (Ns)	8
Diámetro del hilo	0,12 mm
Resistencia malla	< 30 Ohm/km
Cobertura malla	77 %
Blindaje a 1 GHz	> 85 dB
2ª lámina de blindaje	No
2ª lámina de blindaje pegada al dieléctrico	No
Petro-Gel	No
Lámina antimigratoria	No
Cubierta y dimensiones
Diámetro cubierta exterior	6,7 mm
Material Cubierta exterior	PVC
Radio de curvatura mínimo (mm)	33 mm
Anchura del producto	6 mm
Altura del producto	1000 mm
Profundidad del producto	6 mm
Eléctricas
Impedancia	75 Ω
Capacidad	54 pF/m
Velocidad de propagación mínima	82 %
Spark test	3000 Vac
Temperatura de funcionamiento (°C)	-30 ... 70 °C
Atenuación
Atenuación 5 MHz	0,03 dB/m
Atenuación 47 MHz	0,05 dB/m
Atenuación 54 MHz	0,05 dB/m
Atenuación 90 MHz	0,06 dB/m
Atenuación 200 MHz	0,09 dB/m
Atenuación 500 MHz	0,15 dB/m
Atenuación 698 MHz	0,16 dB/m
Atenuación 800 MHz	0,17 dB/m
Atenuación 862 MHz	0,19 dB/m
Atenuación 950 MHz	0,2 dB/m
Atenuación 1000 MHz	0,21 dB/m
Atenuación 1220 MHz	0,24 dB/m
Atenuación 1350 MHz	0,25 dB/m
Atenuación 1750 MHz	0,29 dB/m
Atenuación 2050 MHz	0,31 dB/m
Atenuación 2150 MHz	0,32 dB/m
Atenuación 2200 MHz	0,35 dB/m
Atenuación 2300 MHz	0,36 dB/m
Atenuación 2400 MHz	0,36 dB/m
Atenuación 3000 MHz	0,39 dB/m
Pérdidas de retorno
Pérdidas de retorno 5 MHz	20 dB
Pérdidas de retorno 47 MHz	20 dB
Pérdidas de retorno 54 MHz	20 dB
Pérdidas de retorno 90 MHz	20 dB
Pérdidas de retorno 200 MHz	20 dB
Pérdidas de retorno 500 MHz	18 dB
Pérdidas de retorno 698 MHz	18 dB
Pérdidas de retorno 800 MHz	18 dB
Pérdidas de retorno 862 MHz	18 dB
Pérdidas de retorno 950 MHz	18 dB
Pérdidas de retorno 1000 MHz	18 dB
Pérdidas de retorno 1220 MHz	16 dB
Pérdidas de retorno 1350 MHz	16 dB
Pérdidas de retorno 1750 MHz	16 dB
Pérdidas de retorno 2050 MHz	15 dB
Pérdidas de retorno 2150 MHz	15 dB
Pérdidas de retorno 2200 MHz	15 dB
Pérdidas de retorno 2300 MHz	15 dB
Pérdidas de retorno 2400 MHz	15 dB
Pérdidas de retorno 3000 MHz	15 dB
Embalaje
Peso del producto	36 g
Peso bruto	36 g
Presentaciones	Bobina de 100 m; caja de 500 m; palé de 6000 m
