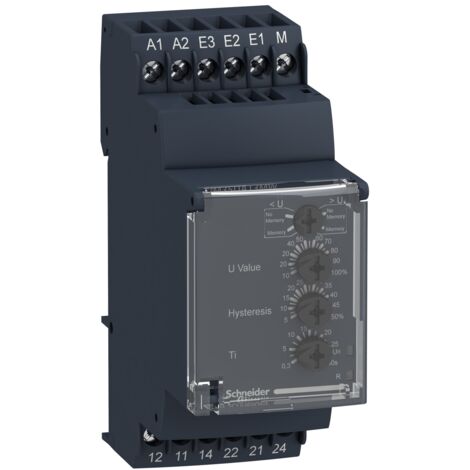

Relé de control de tensión multifunción rm35-u - rango 15..600 v - RM35UA13MW

ComplementarioTiempo de rearme : 1500 ms TemporizaciónTensión máxima de conmutación : 250 V AC/DC[Us] tensión de alimentación asignada : 24...240 V AC/DC 50/60 Hz +/- 10 %Límites de tensión de alimentación : 20,4...264 V AC/DCConsumo de energía en W : 0,6 W corriente continuainmunizado a microcortes : 10 msFrecuencia del circuito de control : 40...70 Hz +/- 10 %resistencia entre terminales : 150 mOhm en terminal. E1-M300 mOhm en terminal. E2-M600 mOhm en terminal. E3-MContactos de salida : 2 NANCCorriente nominal de salida : 5 Amaximum measuring cycle : 30 ms ciclo de medición como valor rms verdaderobisagra kit : 5...50 % de ajuste umbralrun up delay at power up : 600 msprecisión de medida : +/- 10 % del valor de escala completaPrecisión de repetición : +/- 0,5 % para circuito medición y entrada+/- 2 % para temporiz.error de medida : +/- 0,05 %/°C con variación temperatura< 1 % sobre o rango completo con variación tensiónpolaridad : Polaridad no reversible en alimentación de CCescala sensibilidad : 15...150 V terminal. E1-M30...300 V terminal. E2-M60...600 V terminal. E3-MRegulación de sensibilidad : 10...100 %etiquetas de calidad : CECategoría de sobretensión : III acorde a IK07resistencia de aislamiento : > 500 MOhm en 500 V corriente continua entre suministro y la salida de relé acorde a IEC 60255-5> 500 MOhm en 500 V corriente continua entre la medición y la salida de relé acorde a IK07> 1 MOhm en 500 V corriente continua entre suministro y medidas acorde a IEC 60255-5> 500 MOhm en 500 V corriente continua entre suministro y la salida de relé acorde a IK07> 500 MOhm en 500 V corriente continua entre la medición y la salida de relé acorde a IEC 60255-5> 1 MOhm en 500 V corriente continua entre suministro y medidas acorde a IK07[Ui] Tensión nominal de aislamiento : 250 V acorde a IK07600 V acorde a IK07límites de tensión del circuito de control : - 15 % + 10 % Unposición de funcionamiento : Cualquier posición sin desclasificaciónConexiones - terminales : Terminales de tornillo, 1 x 0,5...1 x 4 mm² - tipo de cable: AWG 20...AWG 11) sólido sin terminalTerminales de tornillo, 2 x 0.5...2 x 2.5 mm² - tipo de cable: AWG 20...AWG 14) sólido sin terminalTerminales de tornillo, 1 x 0,2...2 x 2,5 mm² - tipo de cable: AWG 24...AWG 12) flexible con terminalTerminales de tornillo, 2 x 0,2...2 x 1,5 mm² - tipo de cable: AWG 24...AWG 16) flexible con terminalpar de apriete : 0,6...1 N.m acorde a En> 40 AMaterial de la carcasa : Plástico autoextinguibleseñalizaciones en local : Encendido, estado 1 LED - tipo de cable: verde)Relay ON ((*)), estado 1 LED - tipo de cable: amarillo)Soporte de montaje : Carril DIN simétrico de 35 mm acorde a EN/IEC 60715Durabilidad eléctrica : 100000 ciclosDurabilidad mecánica : 30000000 ciclostasa de funcionamiento :
