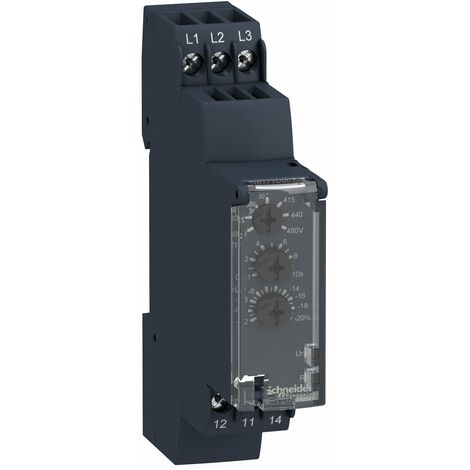

Relé fase orden ausencia subtension 210 - RM17TU00

ComplementarioTiempo de rearme : 1500 ms TemporizaciónTensión máxima de conmutación : 250 V AC250 V corriente continuacorriente mínima de conmutación : 10 mA en 5 V corriente continuaintensidad de conmutación máxima : 5 A AC5 A corriente continuaLímites de tensión de alimentación : 183...528 V AClímites de tensión del circuito de control : - 12 % + 10 % UnConsumo de potencia en W : 0...22 VA en 400 V AC 50 HzFrecuencia del circuito de control : 50...60 Hz +/- 10 %Contactos de salida : 1 OCCorriente nominal de salida : 5 Alímites de tensión de medida : 183...528 V ACbisagra kit : 2 %retardo a la conexión : 650 msmaximum measuring cycle : 150 ms ciclo de medición como valor rms verdaderoumbral de tensión de ajuste : -2...-12 % en o rango 208 V CA-2...-17 % en o rango 220 V CA2...20 % de Un selec+2...+17 % en o rango 480 V CArango de tensiones : 208...480 V fase a faseajuste de umbral de asimetría : 5...15 % de Un selecprecisión de repetición : 0,5 % para circuito medición y entrada3 % para temporiz.error de medida : < 0,05 %/°C con variación temperatura< 1 % sobre o rango completo con variación tensiónsensibilidad de fallo de fase : 0,7 Untiempo respuesta : < 200 ms - tipo de cable: en caso de fallo)Marcado : CECategoría de sobretensión : III acorde a IK07resistencia de aislamiento : > 500 MOhm en 500 V corriente continua acorde a IEC 60255-5> 500 MOhm en 500 V corriente continua acorde a IK07[Ui] Tensión nominal de aislamiento : 400 V acorde a IK07frecuencia de alimentación : 50/60 Hz +/- 10 %posición de funcionamiento : Cualquier posición sin desclasificaciónConexiones - terminales : Terminales de tornillo, 1 x 0,5...1 x 4 mm² - tipo de cable: AWG 20...AWG 11) sólido sin terminalTerminales de tornillo, 2 x 0.5...2 x 2.5 mm² - tipo de cable: AWG 20...AWG 14) sólido sin terminalTerminales de tornillo, 1 x 0,2...1 x 2,5 mm² - tipo de cable: AWG 24...AWG 12) flexible con terminalTerminales de tornillo, 2 x 0,2...2 x 1,5 mm² - tipo de cable: AWG 24...AWG 16) flexible con terminalpar de apriete : 0,6...1 N.m acorde a En> 40 AMaterial de la carcasa : Plástico autoextinguibleseñalizaciones en local : Encendido, estado 1 LED - tipo de cable: verde)Relay ON ((*)), estado 1 LED - tipo de cable: amarillo)Soporte de montaje : Carril DIN simétrico de 35 mm acorde a EN/IEC 60715Durabilidad eléctrica : 100000 ciclosDurabilidad mecánica : 30000000 ciclostasa de funcionamiento :
