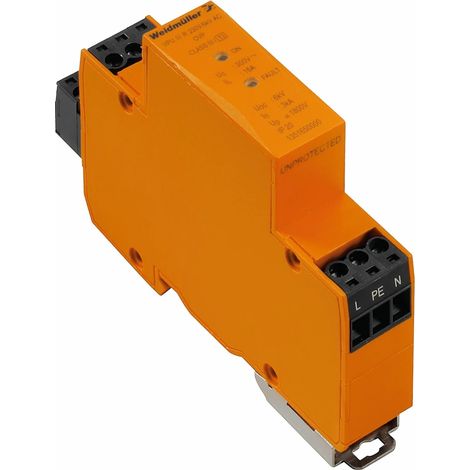

Weidmüller VPU III R 230V/6KV AC Protector contra sobretensiones, Baja tensión, con contacto de señalización remota, Monofásico, 1351650000

Weidmüller VPU III R 230V/6KV AC Protector contra sobretensiones, Baja tensión, con contacto de señalización remota, Monofásico, 1351650000

• Diseño: Protección contra sobretensiones, baja tensión, con contacto de señalización remota, monofásico
• Profundidad: 71,5 mm
• Altura: 102 mm
• Ancho: 18 mm
• Peso neto: 77 g
• Temperatura de almacenamiento: -40 °C...70 °C
• Temperatura de funcionamiento: -40 °C...70 °C
• Humedad: 5...95 % de humedad relativa
• Longitud de pelado: 5 mm
• Par de apriete máx.: 0,5 Nm
• Sección del conductor de conexión, unifilar, máx.: 1,5 mm²
• Sección del conductor de conexión, de un solo hilo, mín.: 0,2 mm²
• Diseño: con contacto remoto
• Diseño: Caja de instalación, 1 TE
  Insta IP20
• Clase de inflamabilidad según UL 94: V-0
• Color: naranja
• Indicador de función óptica: LED grün OK
  LED rot = Ableiter defekt
  austauschen
• Carril DIN: TS 35
• Grado de suciedad: 2
• Categoría de sobretensión: II
• Ableitstrom (Typ III): 3 kA
• Protección: 16 A
• Anforderungsklasse nach EN 61643-11: T3
• Anforderungsklasse nach IEC 61643-11: Typ III
• Ansprechzeit / Rückfallzeit: ≤ 100 ns
• Energetische Koordination (≤10 m): Typ II
  Typ III
• Rango de frecuencia, máx.: 60 Hz
• Frequenzbereich, min.: 50 Hz
• Tensión permanente más alta, Uc (AC): 300 V
• Pre-fusible integrado: No
• Choque combinado UOC: 6 kV
• Kurzschlussfestigkeit ISCCR: 1,5 kA
• Leckstrom bei Un: 30 µA
• Meldekontakt: 250 V 10 A 1 NC
• Tensión nominal (AC): 230 V
• Corriente nominal IN: 16 A
• Forma de la red: Monofásico
• Netzfrequenz bei 250 Vmax: 50...60 Hz
• Número de polos: 2
• Schutzleiterstrom IPE: 30 µA
• Schutzpegel Up bei IN (L/N-PE): ≤ 1,8 kV
• Temporäre Überspannung - TOV: 438 V
• Longitud de pelado: 7 mm
• Longitud de pelado Conexión de dimensionamiento: 7 mm
• Par de apriete, mín.: 0,4 Nm
• Par de apriete, máx.: 0,5 Nm
• Rango de sujeción, conexión nominal: 2,5 mm²
• Rango de sujeción, mín.: 0,5 mm²
• Sección del conductor de conexión, de un solo hilo, mín.: 0,13 mm²
• Sección del conductor de conexión, unifilar, máx.: 2,5 mm²
• Sección del conductor de conexión, de hilo fino, mín.: 0,5 mm²
• Leiteranschlussquerschnitt, feindrähtig, max.: 2,5 mm²
• Leiteranschlussquerschnitt, feindrähtig, AEH (DIN 46228-1), min.: 0,5 mm²
• Leiteranschlussquerschnitt, feindrähtig, AEH (DIN 46228-1), max.: 2,5 mm²
• Leiteranschlussquerschnitt, mehrdrähtig, min.: 0,5 mm²
• Leiteranschlussquerschnitt, mehrdrähtig, max.: 2,5 mm²
• Número de polos: 2
• Color: naranja

• Fabricante: Weidmüller
• N.º de artículo: 1351650000
• Diseño: Protección contra sobretensiones, baja tensión, con contacto de señalización remota, monofásico
• Profundidad: 71,5 mm
• Altura: 102 mm
• Ancho: 18 mm
• Peso neto: 77 g
• Temperatura de almacenamiento: -40 °C...70 °C
• Temperatura de funcionamiento: -40 °C...70 °C
• Humedad: 5...95 % de humedad relativa
• Longitud de pelado: 5 mm
• Par de apriete máx.: 0,5 Nm
• Sección del conductor de conexión, unifilar, máx.: 1,5 mm²
• Sección del conductor de conexión, de un solo hilo, mín.: 0,2 mm²
• Diseño: con contacto remoto

VPU III R 230V/6KV AC Überspannungsableiter

Überspannungsschutz nach den Anforderungen der Klasse III nach der IEC 61643-11, EN61643-11:2013 dient der Ableiter als Überspanungsschutz und wird in Applikationen nach IEC 61643-12 eingesetzt. Der Ableiter wird in die Nähe der zu schützenden Geräte in einer handelsüblichen Installations-/ Verteilergehäuse installiert. Der VPU III R 230V wird zwischen der Phase und dem Neutralleiter gegen das Erdungssystem angeschlossen. Mit thermischer Abtrennvorrichtung des Varistors. Wenn kein Schutz mehr vorhanden ist, ändert sich die Farbe der LED´s von grün auf rot. Zusätzlich wird der Funktionszustand durch einen potentialfreien Meldekontakt (Öffner) angezeigt. Nennspannung : 230 Vac In/max (8/20µs):3 kA Schutzpegel <, 1,8 kV Laststrom Il: 16A Fernmeldeausgang: Kontakt NC: 250V/0,5A 48VDC/0,1A Typ: Weidmüller VPU III R 230V Best Nr. 1351650000 oder gleichwertig

VPU III

Überspannungsschutz Typ III

• Kompakter Typ III Ableiter , für den AC/DC Schutz nach IEC61643-11:2012
• Adecuado para la protección de dispositivos finales
• Lugar de instalación cerca del dispositivo a proteger
• Bei Nennströmen >,16 A als one port Ableiter einsetzbar

VARITECTOR PU III

Mit VARITECTOR PU III wird der Überspannungsschutz von Endgeräten für ein
durchgängiges Schutzkonzept unterstützt. Gerade im industriellen Bereich wird
eine tragschienengebundene Montage notwendig. Aus diesem Grund ist das
Gehäusedesign auf das standardisierte Installationsmaß angepasst.

• Erhältlich in den Nennspannungen 12 V, 24 V, 48 V, 120 V und 230 V
• Steckbare Ableiter ermöglichen im Wartungsfall einen schnellen und sicheren Austausch
• Zuverlässige Statusmeldung dank Fernmeldekontakt

Blitz- und Überspannungsschutz in Energiesystemen

TYP III Überspannungsschutz

Zukunftssicherer Schutz

Mit VARITECTOR PU AC bieten wir ein umfangreiches Portfolio von Blitz- und Überspannungsschutzkomponenten für den zuverlässigen Schutz von Energiesystemen und -anlagen in der Gebäude-, Industrie- und Prozessanwendung. Typ III Ableiter (Endgeräte-Überspannungsschutz) reduzieren die Überspannungen auf ein für das elektrische Endgerät ungefährliches Spannungsniveau.

Sus ventajas de un vistazo

• Mehr Leistung für Ihre Anwendung. Typ III Ableiter werden direkt vor dem zu schützenden Endgerät in den Blitzschutzzonen LPZ 1 oder LPZ 2 installiert und besitzen einen Schutzpegel <, 2,5 kV.
• Komplettes und attraktives Produktsortiment. Typ III Überspannungsschutzprodukte sind in den Nennspannungen 12 V, 24 V, 48 V, 120 V und 230 V verfügbar. Es sind Produkte für die Installation auf TS 35 oder als Unterputzinstallation erhältlich.
• Zertifiziertes Produktsortiment. Die Ableiter sind nach IEC/EN 61643-11 geprüft und eignen sich zum Schutz von Endgeräten.
