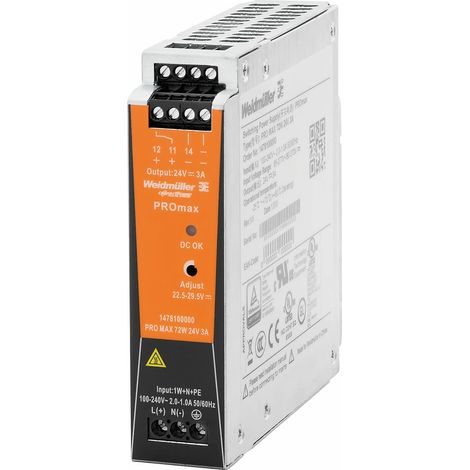

Weidmüller PRO MAX 72W 24V 3A Fuente de alimentación, Fuente de alimentación conmutada, 24 V, 1478100000
Producto similar con entrega
59,99 €
5
Vendido por Raleo Home
¡Creemos que esto puede interesarte!
Comparar con artículos similares
Información del producto
Descripción
Weidmüller PRO MAX 72W 24V 3A Fuente de alimentación, Fuente de alimentación conmutada, 24 V, 1478100000
- Diseño: Fuente de alimentación, fuente de alimentación conmutada, 24 V
- Profundidad: 125 mm
- Altura: 130 mm
- Ancho: 32 mm
- Peso neto: 650 g
- Temperatura de almacenamiento: -40 °C...85 °C
- Temperatura de funcionamiento: -25 °C...70 °C
- Humedad a temperatura de funcionamiento: 5...95 % sin condensación
- Técnica de conexión: Conexión roscada
- Fusible de entrada (interno): Ja
- Rango de tensión de entrada CA: 85…277 V AC
- Rango de voltaje de entrada DC: 80...370 V DC
- Corriente de arranque: máx. 15 A
- Pre-fusible recomendado: 6 A, curva B, interruptor automático
3 - 5 A, curva C, interruptor automático - Rango de frecuencia CA: 45…65 Hz
- Tensión nominal de entrada: 100...240 V AC
- Consumo nominal de energía: 80,9 VA
- Consumo de corriente en relación con la tensión de entrada:
- Tipo de tensión: AC
- Tensión de entrada: 230 V
- Corriente de entrada: 1 A
- Tipo de tensión: DC
- Tensión de entrada: 120 V
- Corriente de entrada: 1,5 A
- Protección contra sobretensiones en la entrada: Varistor
- Técnica de conexión: Conexión roscada
- Potencia de salida: 72 W
- Tensión de salida, Comentario: (ajustable mediante potenciómetro)
- Tensión de salida, máx.: 29,5 V
- Tensión de salida, mín.: 22,5 V
- Corriente continua de salida @ UNominal: 3,6 A @ 45°C, 2,25 A @ 70°C
- Tensión nominal de salida: 24 V DC ± 1 %
- Corriente de salida nominal @ UNenn: 3 A @ 60 °C
- Capacidad de conexión en paralelo: sí, máx. 5
- Ondulación residual, picos de conmutación: &,lt,50 mVss @ U<,sub>,nominal<,/sub>,, plena carga
- Protección contra tensión inversa: Ja
- Indicador de funcionamiento: LED rojo/verde y relé (≥21.6 VDC LED verde, relé activado/ ≤20.6 LED rojo, relé desactivado)
- Derating: &,gt, 60 °C / 75 % a 70 °C
- Posición de montaje, indicación de montaje: Horizontal sobre carril TS 35. Arriba &,amp,amp, abajo 50 mm de distancia para entrada libre de aire. Alineable sin distancia lateral.
- Corriente de fuga a tierra, máx.: 3,5 mA
- Versión de la carcasa: Metal, resistente a la corrosión
- Protección contra cortocircuitos: Ja
- Factor de potencia:
- Factor de potencia típico: 0.9
- Tensión de entrada: 230 V
- Temperatura ambiente: 25 °C
- Potencia de salida: 72 W
- MTBF:
- Conforme a la norma: SN 29500
- Tiempo de funcionamiento (horas), mín.: 1.700.000 h
- Temperatura ambiente: 25 °C
- Tensión de entrada: 230 V
- Potencia de salida: 72 W
- Ciclo de trabajo: 100 %
- Tiempo de puenteo de corte de red @ Inom: mín. 20 ms
- Protección contra tensiones inversas de la carga: 30…35 V DC
- Limitación de corriente: &,gt, 120 % I<,sub>,N<,/sub>,
- Potencia disipada en vacío: 1 W
- Potencia disipada con carga nominal: 8,9 W
- Eficiencia: 89%
- Categoría de sobretensión: III
- Resistencia a choques IEC 60068-2-27: 30g en todas las direcciones
- Resistencia a vibraciones IEC 60068-2-6: 2,3 g
- Emisión de interferencias según EN55032: Clase B
- Ensayo de inmunidad según: EN 55024
EN 55032
IEC61000-3-2,-3
IEC61000-4-2,-3,-4,-5,-6,-8,-11 - Tensión de aislamiento salida / tierra: 0,5 kV
- Tensión de aislamiento entrada / salida: 4 kV
- Tensión de aislamiento entrada / tierra: 3,5 kV
- Clase de protección: I, con conexión PE
- Grado de suciedad: 2
- Categoría de sobretensión: III
- Equipo eléctrico de las máquinas: Según EN60204
- Muy baja tensión de protección: SELV nach IEC 60950-1
PELV gemäß EN60204-1 - Transformadores de seguridad para fuentes de alimentación conmutadas: Según EN 61558-2-16
- Técnica de conexión: Conexión roscada
- Número de bornes: 3 para L/N/PE
- Par de apriete, máx.: 0,6 Nm
- Par de apriete, mín.: 0,5 Nm
- Sección transversal del conductor, AWG/kcmil , máx.: 10 AWG
- Sección del conductor de conexión, AWG/kcmil, mín.: 26 AWG
- Sección del conductor de conexión, flexible, máx.: 4 mm²
- Sección del conductor de conexión, flexible, mín.: 0,22 mm²
- Sección transversal de conexión de conductor, rígido, máx.: 6 mm²
- Sección de conexión del conductor, rígido , mín.: 0,18 mm²
- Hoja del destornillador: 0,8 x 4,0
PZ 1 - Técnica de conexión: Conexión roscada
- Número de bornes: 8 (++,---,11,13,14)
- Par de apriete, máx.: 0,6 Nm
- Par de apriete, mín.: 0,5 Nm
- Sección transversal del conductor, AWG/kcmil , máx.: 12 AWG
- Sección del conductor de conexión, AWG/kcmil, mín.: 26 AWG
- Sección del conductor de conexión, flexible, máx.: 4 mm²
- Sección del conductor de conexión, flexible, mín.: 0,5 mm²
- Sección transversal de conexión de conductor, rígido, máx.: 6 mm²
- Sección de conexión del conductor, rígido , mín.: 0,5 mm²
- Hoja del destornillador: 0,6 x 3,5
- Indicador de funcionamiento: LED rojo/verde y relé (≥21.6 VDC LED verde, relé activado/ ≤20.6 LED rojo, relé desactivado)
- Carga de contacto (contacto normalmente abierto): máx. 30 V DC / 1 A
- Contacto libre de potencial: Ja
- Fabricante: Weidmüller
- N.º de artículo: 1478100000
- Tensión nominal de salida: 24 V DC ± 1 %
- Corriente de salida nominal @ UNenn: 3 A @ 60 °C
- Potencia de salida: 72 W
- Tensión nominal de entrada: 100...240 V AC
- Ancho: 32 mm
- Versión de la carcasa: Metal, resistente a la corrosión
- Diseño: Fuente de alimentación, fuente de alimentación conmutada, 24 V
- Profundidad: 125 mm
- Altura: 130 mm
- Peso neto: 650 g
- Temperatura de almacenamiento: -40 °C...85 °C
- Temperatura de funcionamiento: -25 °C...70 °C
- Humedad a temperatura de funcionamiento: 5...95 % sin condensación
Connect Power PROmax monofásico
PROmax ofrece soluciones versátiles para la automatización exigente.
Nuestras fuentes de alimentación conmutadas PROmax, potentes y duraderas, están diseñadas para responder a exigencias especialmente elevadas. PROmax soporta con facilidad sobrecargas continuas de hasta el 20% o picos de carga breves del 300% a altas temperaturas del armario de distribución.
Una gran capacidad de sobrecarga (boost) y plena potencia se consiguen también en un amplio rango de temperaturas. Nuestras fuentes de alimentación conmutadas son de uso universal y, gracias a su reducida anchura de instalación, se adaptan también a espacios reducidos.
En combinación con nuestro SAI DC ininterrumpible o los módulos de diodos y CAP, configurará una solución de suministro de corriente adaptada a sus necesidades.
Características
- MarcaWEIDMULLER
- OrigenFabricado en China
- Potencia72 W
- Intensidad de la corriente3 A
- Ancho3.2 cm
- MaterialMetal
- Tipo de instalación eléctricaRiel DIN
- Peso650 g
- Tensión eléctrica24 V
- Referencia ManoManoME4289954
- MMID328212716700
- Ref. del fabricante1478100000
- EAN4050118286021
