Descripción general

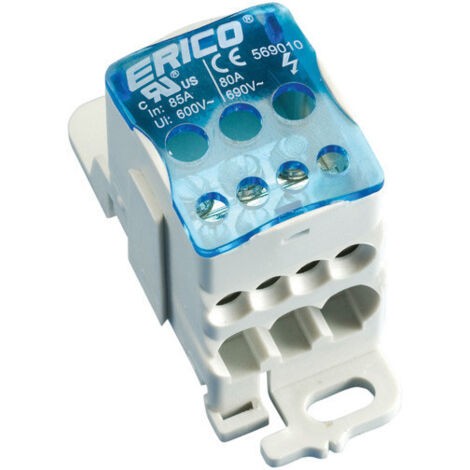

El bloque de distribución de campo único UD 80A es una solución eficiente para la conexión de conductores de cobre o aluminio. Su diseño modular permite la creación de bloques multipolares, facilitando la expansión y personalización del sistema eléctrico. La cubierta protectora es transparente y abatible, lo que permite un fácil acceso a las conexiones.Especificaciones técnicas
- Material: Termoplástico, cobre estañado
- Corriente nominal máxima, IEC: 80 A
- Corriente nominal máxima, UL/CSA: 85 A
- Corriente admisible de corta duración (Icw) 1s: 3 kA
- Corriente de cortocircuito de pico (Ipk): 22 kA
- Tensión máxima de funcionamiento, IEC (Ui): 1000 V
- Tensión máxima de funcionamiento, UL (Vin): 600 V
- Corriente nominal de cortocircuito condicional (Icc): 11 kA
- Corriente nominal de cortocircuito (SCCR): 100 kA
- Número de conexiones en el lado de la línea: 1
- Tamaño del conductor trenzado del lado de la línea: 6 - 16 mm²
- Tamaño AWG del cable del lado de la línea: 16 – 4
- Número de conexiones: 6
- Tamaño del cable trenzado de salida: (2) 2,5 - 16 mm²; (4) 2,5 - 6 mm²
- Tamaño AWG del cable de salida: (2) n.º 16 - n.º 4; (4) #16 - #8
- Profundidad: 46 mm
- Altura: 69 mm
- Ancho: 30 mm
- Peso de la unidad: 0,07 kg
- Retardante de llama: UL® 94V-0
- Cumple con: IEC® 60947-7-1
Compatibilidad y accesorios
- Montaje en riel DIN o fijación a un panel con tornillos.
Instalación
- Se monta fácilmente en un riel DIN.
- Se puede fijar a un panel utilizando tornillos.
Uso
- Conexión de conductores de cobre o aluminio en sistemas eléctricos.
- Creación de bloques multipolares mediante conexión modular.
Otra información
- Cumple con la normativa RoHS.
- Material libre de halógenos.
- Clasificación HL3 para la sección R23 y HL2 para la sección R22 según la norma EN 45545.
