Descripción general

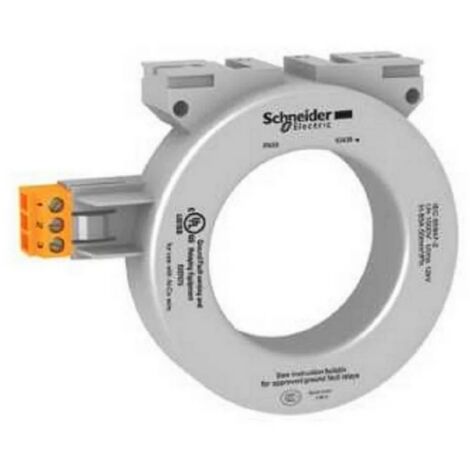

El Vigirex toro cerrado PA 50mm (referencia 50438) de Merlin Gerin es un sensor de corriente de fuga diseñado para la protección diferencial. Este dispositivo es parte de la gama Vigilohm/Vigirex y está destinado a localizadores de fallas de aislamiento y relés de protección y monitoreo de corriente residual VigiPacT tipo A. Su diseño permite monitorear el componente inyectado desde el monitor de aislamiento Vigilohm, con una capacidad de corriente de hasta 85 A.Especificaciones técnicas
- Tipo de producto: Sensor de corriente de fuga
- Tipo de transformador de corriente: Toroide de bobinado cerrado tipo A
- Frecuencia de red: 45...440 Hz
- Tensión nominal de aislamiento: 1000 V
- Relación de transformación: 1/1000
- Corriente nominal admisible de corta duración: 100 kA / 0,5 s
- Corriente residual de cortocircuito permitida: 85 kA / 0,5 s
- Diámetro interior del toroide: 50 mm
- Peso: 0.2 kg
- Dimensiones: 108 mm (altura) x 88 mm (ancho) x 29 mm (profundidad)
- Sección máxima por fase: 50 mm² para conductor de cobre
- Diámetro máximo de los cables: 25 mm
Compatibilidad y accesorios
- Compatible con localizadores de fallas de aislamiento Vigilohm
- Compatible con relés de protección y monitoreo de corriente residual VigiPacT tipo A
Instalación
- Modo de instalación: Encliquetable
- Opciones de fijación: cara trasera plena, cara trasera ranurada, y riel DIN
Uso
Este toroide se utiliza para monitorear y proteger circuitos eléctricos, permitiendo la detección de corrientes de fuga y fallas en el aislamiento.Otra información
- Valor calorífico: 1,42 MJ
- Tensión asignada de tenue a los choques: 12 kV
- Categoría de sobretensión: IV
