Descripción general

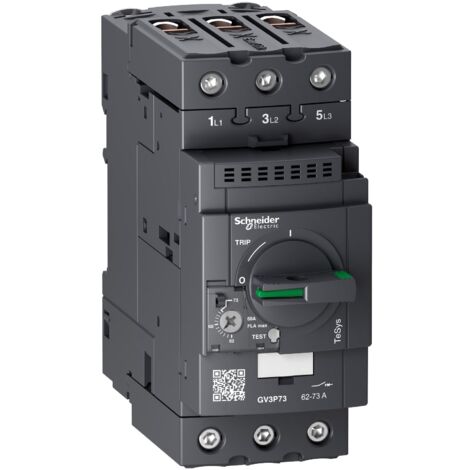

El disyuntor motor magnético-térmico TeSys GV es un dispositivo de protección diseñado para aplicaciones industriales. Con una capacidad de corriente de 62 a 73 A, este disyuntor es ideal para motores de hasta 55 kW a 690 V CA. Su diseño permite una instalación versátil en cualquier posición y es compatible con rieles DIN de 35 mm.Especificaciones técnicas
- Tipo de red: CA
- Categoría de empleo: AC-3 conforme a IEC 60947-4-1
- Categoría A conforme a IEC 60947-2
- Frecuencia de red: 50/60 Hz
- Potencia del motor: 37 kW a 400/415 V CA, 55 kW a 690 V CA, 45 kW a 500 V CA
- Poder de corte: 50 kA Icu a 400/415 V CA, 12 kA Icu a 500 V CA, 6 kA Icu a 690 V CA, 65 kA Icu a 230/240 V CA
- Poder asignado de corte de servicio: 100% a 230/240 V CA, 60% a 400/415 V CA, 50% a 500 V CA
- Corriente asignada de empleo: 73 A
- Calibre del disparador: 62...73 A
- Corriente de disparo magnético: 1120 A
- Tensión asignada de empleo: 690 V CA
- Tensión asignada de aislamiento: 690 V CA
- Tensión asignada de choque: 6 kV
- Potencia disipada por polo: 8 W
- Duración de vida eléctrica: 20,000 ciclos para AC-3 a 415 V
- Altura: 132 mm
- Anchura: 55 mm
- Profundidad: 136 mm
- Peso: 0,96 kg
- Colores disponibles: Gris, Verde
Compatibilidad y accesorios
- Conectores a tornillo BTR EverLink para cables de 1...25 mm² (rígido y flexible)
- Conectores a tornillo BTR EverLink para cables de 1...35 mm² (rígido y flexible)
- Par de apriete: 5 N.m para cables de 25 mm², 8 N.m para cables de 35 mm²
Instalación
- Modo de fijación: Riel DIN simétrico de 35 mm
- Panel: Atornillado (con 3 x tornillos M4)
Uso
- Servicio asignado: Continuo conforme a IEC 60947-4-1
- Tipo de control: Botón rotativo
Otra información
- Robustez mecánica: Chocs: 30 Gn para 11 ms abierto, Vibraciones: 4 Gn, 5 a 300 Hz
- Aptitud al seccionamiento: Sí
- sensibilidad a una pérdida de fase: Sí
