Descripción general

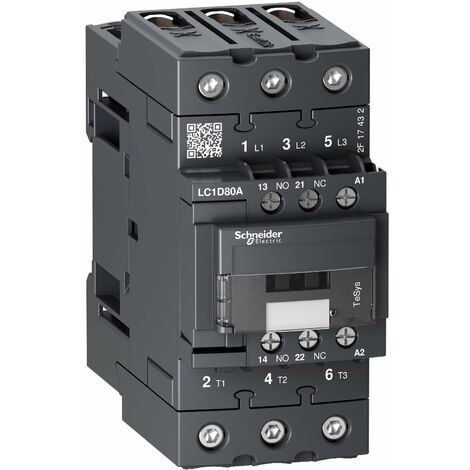

El contactor TeSys D es un dispositivo de control eléctrico diseñado para aplicaciones industriales. Este contactor de 3 polos (3 NO) es ideal para el control de motores y otros equipos eléctricos, ofreciendo una alta capacidad de conmutación y fiabilidad en su funcionamiento.Especificaciones técnicas
- Tensión nominal: 440 V
- Corriente nominal: 80 A
- Tensión de la bobina: 24 V CA
- Potencia de llamada: 140 VA a 60 Hz, 160 VA a 50 Hz
- Consumo medio en mantenimiento: 13 VA a 60 Hz, 15 VA a 50 Hz
- Dissipación térmica: 4...5 W a 50/60 Hz
- Fréquence circuit de signalisation: 25 à 400 Hz
- Résistance d'isolement: > 10 MΩ pour circuit de signalisation
- Type de démarreur de moteur: Contacteur en ligne direct
- Plage de puissance: 15...25 kW à 200...240 V 3 phases, 30...50 kW à 380...440 V 3 phases, 30...50 kW à 480...500 V 3 phases
Compatibilidad y accesorios
- Tipo de contactos auxiliares: 1F+1O, conforme a IEC 60947-5-1
- Tipo de contacto espejo: 1 "O", conforme a IEC 60947-4-1
- Código de compatibilidad: LC1D
Instalación
- Temperatura de operación: -40...70 °C
- Rango de tensión del circuito de control: 0,3 a 0,6 Uc
- Tiempo de no sobrelapamiento: 1,5 ms en desexcitación entre contacto NC + NO, 1,5 ms en excitación entre contacto NC + NO
Uso
- Ideal para el control de motores eléctricos y aplicaciones industriales
- Permite la conmutación de cargas eléctricas con alta fiabilidad
Otra información
- Consumo de corriente mínimo: 5 mA para circuito de señalización
- Tensión de conmutación mínima: 17 V para circuito de señalización
