Descripción general

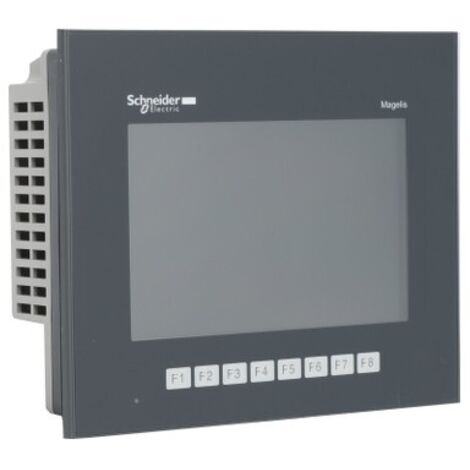

El terminal HMI táctil Schneider HMIGTO3510 Harmony GTO es una solución avanzada para la interacción hombre-máquina, diseñado para ofrecer una experiencia de usuario intuitiva y eficiente. Con una pantalla de 7,0 pulgadas y una resolución de 800 x 480 píxeles WVGA, este dispositivo es ideal para aplicaciones industriales y de automatización.Especificaciones técnicas
- Tipo de terminal: Pantalla táctil
- Tipo de visualización: LCD TFT retroiluminado
- Resolución de la pantalla: 800 x 480 píxeles WVGA
- Zona táctil: 1024 x 1024
- Pantalla táctil: Película resistente, 1,000,000 ciclos
- Duración de la retroiluminación: 50,000 horas a 25 °C
- Brillo: 16 niveles, controlado por el terminal táctil y por software
- Tensión de alimentación: 24 V DC
- Rango de tensión de alimentación: 19.2...28.8 V
- Corriente de arranque: ≤ 30 A
- Potencia consumida: ≤ 12 W (≤ 8 W sin alimentación a dispositivos externos, ≤ 5 W con retroiluminación apagada, ≤ 5.5 W con retroiluminación reducida)
- Tipo de memoria: 96 MB flash (EPROM)
- Datos guardados: 128 KB RAM interna (SRAM)
- Peso: 1.2 kg
- Dimensiones: 218 mm (ancho) x 173 mm (alto) x 60 mm (profundidad)
Compatibilidad y accesorios
- Protocolos soportados: Modbus Plus, Modbus TCP, Modbus, y protocolos de terceros como Mitsubishi Melsec, Omron Sysmac, Rockwell Automation Allen-Bradley, Siemens Simatic
- Equipamiento de almacenamiento de datos: Tarjeta SD ≤ 32 GB, Tarjeta SDHC ≤ 32 GB
Instalación
- Montaje: Empotrado
- Método de fijación: Con 4 tornillos de sujeción
- Material de la cara frontal: PPT
- Material del chasis: PPT
- Tipo de refrigeración: Convección natural
Uso
El HMIGTO3510 es ideal para aplicaciones en entornos industriales, permitiendo la visualización y control de procesos a través de su interfaz táctil. Su diseño robusto y su capacidad de conexión a múltiples protocolos lo hacen versátil para diversas configuraciones de automatización.
Otra información
- Software de configuración: Vijeo Designer versión ≥ 6.1
- Conexiones integradas: COM1 SUB-D 9 (RS232C), COM2 RJ45 (RS485), USB 2.0, Ethernet RJ45 (10BASE-T/100BASE-TX)
- LED de estado: Indicadores de estado para alimentación y comunicación
