Conectores de expansión de bastidor KPS-fast-08120K (50)

Tacones de expansión para marcos 8x120 mm, 50 unidades.

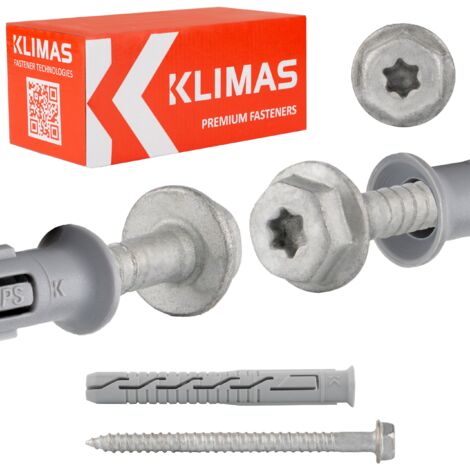

Consta de un manguito de poliamida y un tornillo de acero galvanizado con cabeza hexagonal, arandela integrada y casquillo TX.

Recomendado para la fijación de elementos metálicos y en lugares donde se necesita una mayor superficie de presión y no se requiere un montaje a ras de la cabeza del tornillo, a diferencia de los tornillos de cabeza avellanada.

Parámetros más importantes

• Modelo: KPS-fast-08120K
• Tamaño del conector: 8,0x120 mm
• Longitud máxima utilizable: 50 mm
• Embalaje: 50 unidades
• Conector: TX-30

El conector de expansión consta de:

• manguito - plástico elemento
• conector - tornillo de acero con cabeza avellanada y casquillo Torx-30

Producto original de la reconocida empresa klimasWkręt-Met ®

Características y beneficios

1. Cabezal de placa trasera con casquillo TX-30/SW-10

El casquillo TX garantiza una transferencia de par óptima, mientras que el uso del cabezal hexagonal SW permite apretar el tornillo con la fuerza adecuada (por ejemplo, utilizando una llave dinamométrica).

2.Reducción de rosca

Inserción precisa del tornillo. Mayor fuerza de expansión en la segunda zona de expansión.

3. Protección anticorrosión: escamas de zinc

Las escamas de zinc son dos veces más resistentes a la corrosión que el zinc galvanizado. El laboratorio Klimas Wkręt-met confirmó la excelente calidad del recubrimiento mediante pruebas en una cámara de niebla salina (240 horas en una cámara de niebla salina para escamas de zinc en comparación con 120 horas para zinc galvanizado).

4. Manguito de poliamida

Mejores propiedades fisicoquímicas que el polipropileno o el polietileno.

5. Resistencia al fuego

Para la instalación de sistemas de fachada, la capacidad de carga del conector tiene una resistencia al fuego suficiente de al menos 90 minutos (R90). si la carga de diseño por conector NR<0,8 kN (sin carga centrada permanente).

Sustratos y aplicaciones de muestra

A. Hormigón

B. Ladrillo cerámico macizo, silicato

C. Bloque cerámico,

D. Bloque de silicato hueco,

E. Hormigón AAC autoclavado

1. Instalación de fachadas ventiladas

2. Montaje de aires acondicionados

3. Montajes en tecnología de ensamblaje en caliente

4. Montaje de elementos de instalación de edificios

5. Montaje en tecnología de "ensamblaje en caliente"

6. Fijación de elementos de instalación de edificios

Estos son solo ejemplos de aplicaciones.

Tapón de marco con tornillo de cabeza hexagonal con arandela integrada y casquillo TX, recomendado para la fijación de elementos metálicos.

El conector de expansión consta de:

• Elemento de plástico - manguito
• Conector - tornillo de acero

El premontaje de los conectores significa:

• Montaje más sencillo y rápido
• Productos listos para usar sin necesidad de montaje
• Sin errores al seleccionar el manguito para el tornillo

Especificaciones del producto

Enchufe

• [Dk] Diámetro del tapón: Ø 8,0 mm
• [Lk] Longitud del tapón: 120mm
• [Tfix] Máx. Longitud útil: 50/70 mm
• [Heff] Profundidad de anclaje: 50/70 mm
• Material del tapón: poliamida (nylon)
• Cantidad en el paquete: 50

Tornillo

• [Dw] Diámetro del tornillo: Ø 6,0 mm
• [Lw] Longitud del tornillo: 125mm
• Tipo de casquillo: SW-10 y TX-30
• Material del tornillo: acero galvanizado
• Cantidad en el paquete: 50

Certificado

Aprobación Técnica Europea ETA 12/0272

Los tornillos que ofrecemos se caracterizan por la más alta calidad y se pueden utilizar sin preocupaciones en la construcción. Hacemos todo lo posible para garantizar que los productos entregados a nuestros contratistas sean seguros y estén adaptados a tareas específicas.

El método de ensamblaje

• Antes de la instalación, identifique el sustrato en el que se instalará el sujetador y comparar las cargas que transferirá el sujetador con las capacidades de carga especificadas en la Hoja de Datos del Producto o la Evaluación Técnica Europea.
• Se debe seleccionar la longitud adecuada del sujetador de modo que la zona de expansión se encuentre en el material de construcción de la pared (el espesor del elemento fijado corresponde a la longitud máxima utilizable del sujetador).
• La profundidad del orificio de perforación debe ser al menos 10 mm mayor que la profundidad de anclaje del sujetador; esto permitirá la correcta inserción del manguito en el orificio y eliminará el problema del aflojamiento del tornillo.
• No se recomienda el uso de percusión al perforar ladrillos perforados, bloques cerámicos y hormigón celular, ya que destruye las paredes y no garantiza que el sujetador se asiente de forma segura.
• El diámetro de los orificios perforados debe corresponder al diámetro de los tacos utilizados.
• El orificio perforado debe limpiarse con al menos dos pasadas de taladro, lo que eliminará el polvo de perforación. Los agujeros perforados verticalmente hacia abajo requieren una perforación más profunda o la eliminación del polvo de perforación acumulado.
• El tapón se inserta en el agujero perforado y el tornillo se enrosca hasta que quede completamente incrustado en el manguito.
• Forzar el tornillo puede hacer que se afloje, lo cual no está cubierto por la garantía del fabricante.
• La instalación debe realizarse a una temperatura entre -20 °C y +40 °C (en referencia a la temperatura del sustrato).

Tornillos Climas: la opción más común entre los profesionales

*El vaso medidor no está incluido en el conjunto.
