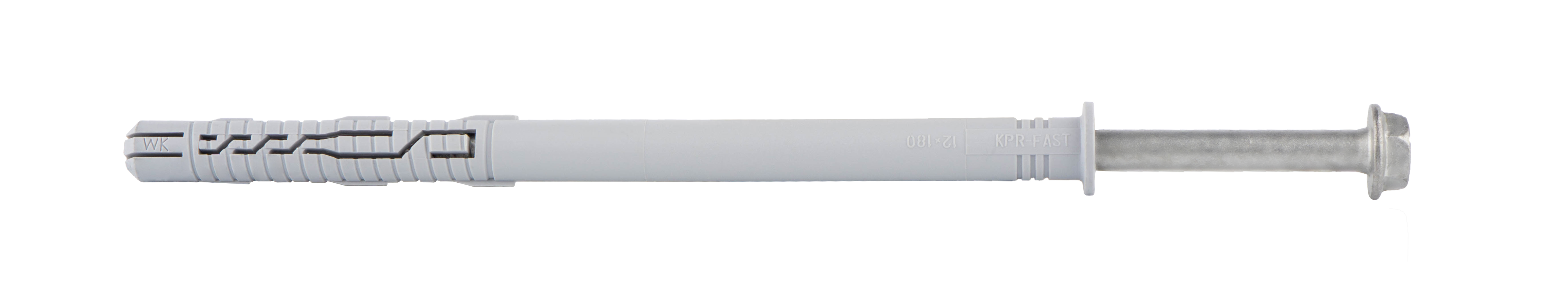

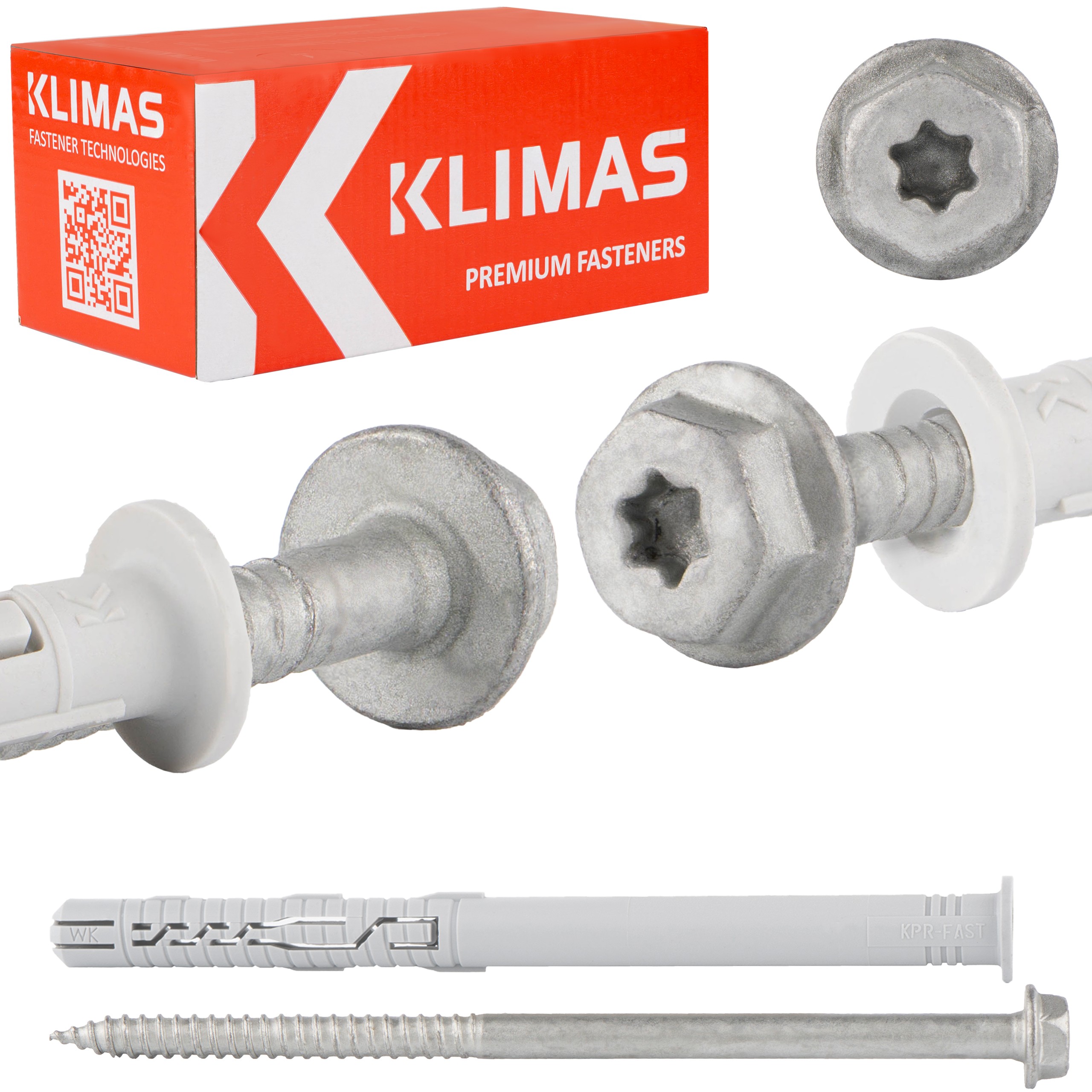

Conectores de expansión de bastidor KPR-fast-12180K (25)

Tacones de expansión para marcos con collarín 12,0x180 mm 25 unidades.

Consta de un manguito de poliamida y un tornillo de acero galvanizado con cabeza hexagonal con arandela integrada y casquillo TX.

Los tacos con cabeza de arandela se utilizan con mayor frecuencia para fijar elementos metálicos y en lugares donde se necesita una mayor superficie de presión, y no se requiere enrasar la cabeza del tornillo, a diferencia de los tornillos de cabeza avellanada.

Parámetros más importantes

• Modelo: KPR-fast-12180K
• Tamaño del conector: 12,0 x 180 mm
• Longitud máxima utilizable: 110 mm
• Embalaje: 25 unidades
• Conector: SW-13 y TX-40

El conector de expansión consta de:

• manguito - plástico elemento
• conector - tornillo de acero con cabeza avellanada y casquillo Torx 40

Producto original de la reconocida empresa klimasWkręt-Met ®

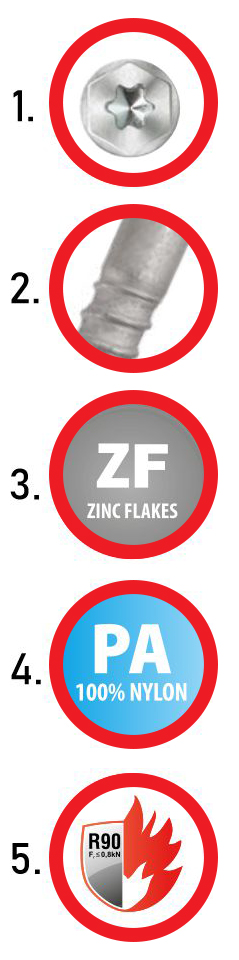

Características y beneficios

1. Cabeza de manguito con casquillo TX-40/SW-13

El casquillo TX garantiza una transferencia de par óptima, mientras que el uso de la cabeza hexagonal SW permite apretar el tornillo con la fuerza adecuada (por ejemplo, utilizando una llave dinamométrica).

2. Reducción de rosca

Inserción precisa del tornillo. Mayor fuerza de expansión en la segunda zona de expansión.

3. Protección anticorrosión: escamas de zinc

Las escamas de zinc son dos veces más resistentes a la corrosión que el zinc galvanizado. El laboratorio Klimas Wkręt-met confirmó la excelente calidad del recubrimiento mediante pruebas en una cámara de niebla salina (240 horas en una cámara de niebla salina para escamas de zinc en comparación con 120 horas para zinc galvanizado).

4.Manguito de poliamida

Mejores propiedades fisicoquímicas que el polipropileno o el polietileno.

5. Resistencia al fuego

Para la instalación de sistemas de fachada, la capacidad de carga del conector tiene una resistencia al fuego suficiente de al menos 90 minutos (R90). si la carga de diseño por conector NR<0,8 kN (sin carga centrada permanente)

Sustratos y ejemplos de aplicaciones

A. Hormigón

B. Ladrillo cerámico macizo, silicato

C. Bloque cerámico,

D. Bloque de silicato hueco,

E. Hormigón AAC autoclavado

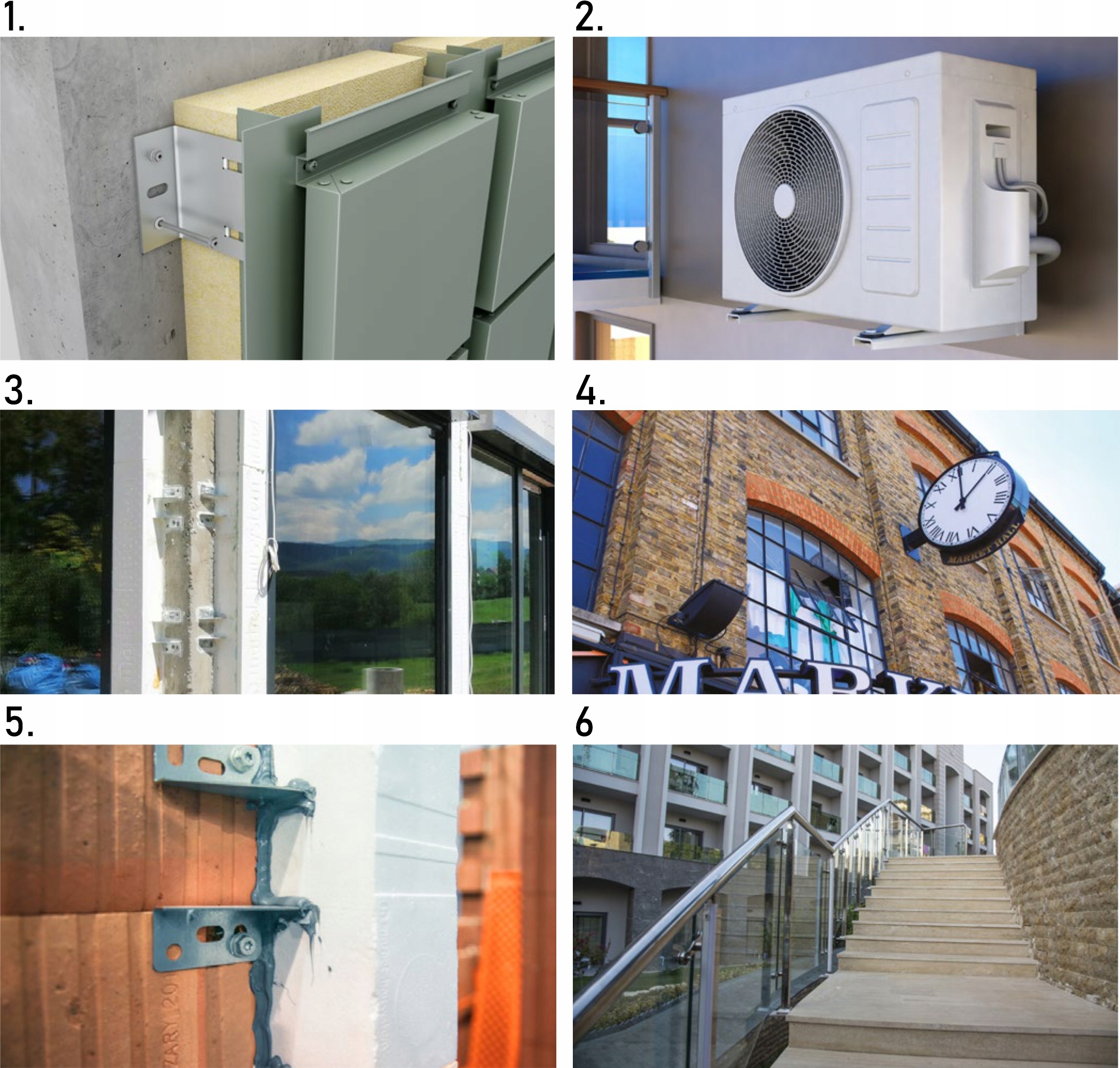

1. Instalación de fachadas ventiladas

2. Montaje de aires acondicionados

3. Montajes en tecnología de ensamblaje en caliente

4. Montaje de elementos de instalación de edificios

5. Montaje en tecnología de "ensamblaje en caliente"

6. Fijación de elementos de instalación de edificios

Tapón de marco con tornillo de cabeza hexagonal con arandela integrada y casquillo TX, recomendado para la fijación de elementos metálicos.

El conector de expansión consta de:

• Elemento de plástico - manguito
• Conector - tornillo de acero

El premontaje de los conectores significa:

• Montaje más sencillo y rápido
• Productos listos para usar sin necesidad de montaje
• Sin errores al seleccionar el manguito para el tornillo

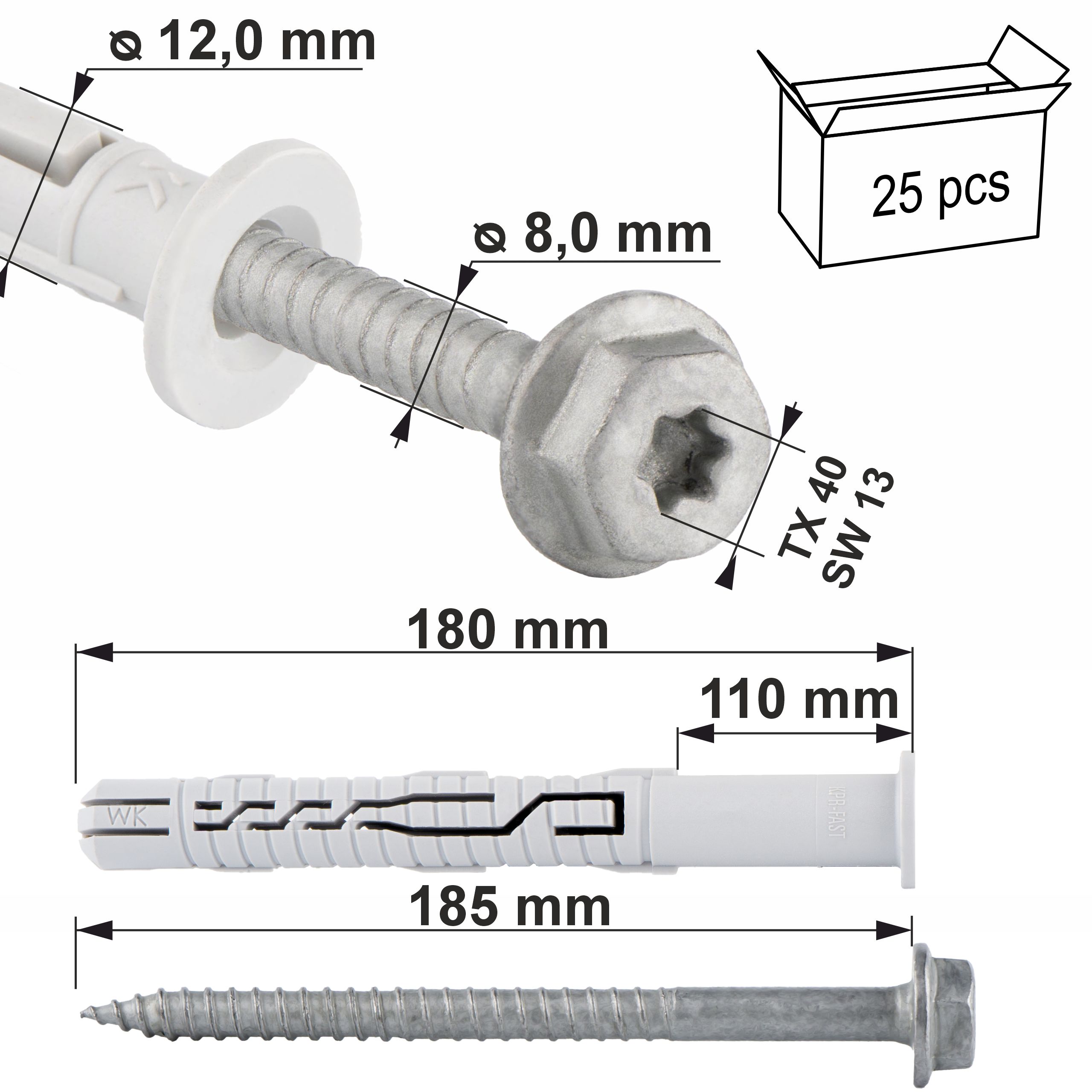

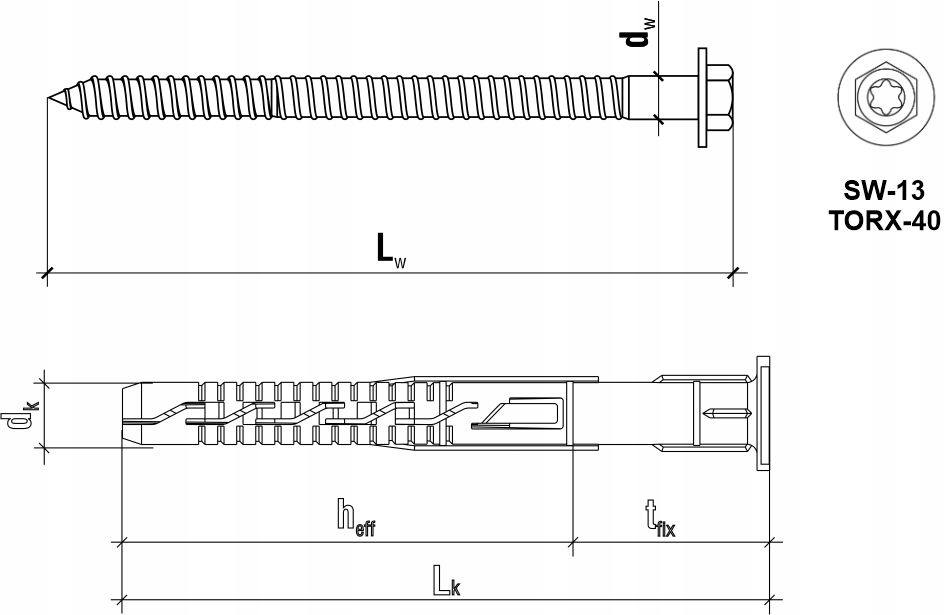

Especificaciones del producto

Enchufe

• [Dk] Enchufe diámetro: Ø 12,0 mm
• [Lk] Longitud del tapón: 180 mm
• [Tfix] Máx. Longitud útil: 110 mm
• [Heff] Profundidad de anclaje: 70 mm
• Material del tapón: poliamida (nylon)
• Número de piezas en el paquete: 25

Tornillo

• [Dw] Diámetro del tornillo: Ø 8,0 mm
• [Lw] Longitud del tornillo: 185mm
• Tipo de casquillo: SW-13 y TX-40
• Material del tornillo: acero galvanizado
• Cantidad en el paquete: 25

Certificado

Aprobación Técnica Europea ETA 12/0272

Los tornillos que ofrecemos se caracterizan por la más alta calidad y pueden utilizarse de forma segura en la construcción. Hacemos todo lo posible para garantizar que los productos entregados a nuestros contratistas sean seguros y estén adaptados a tareas específicas.

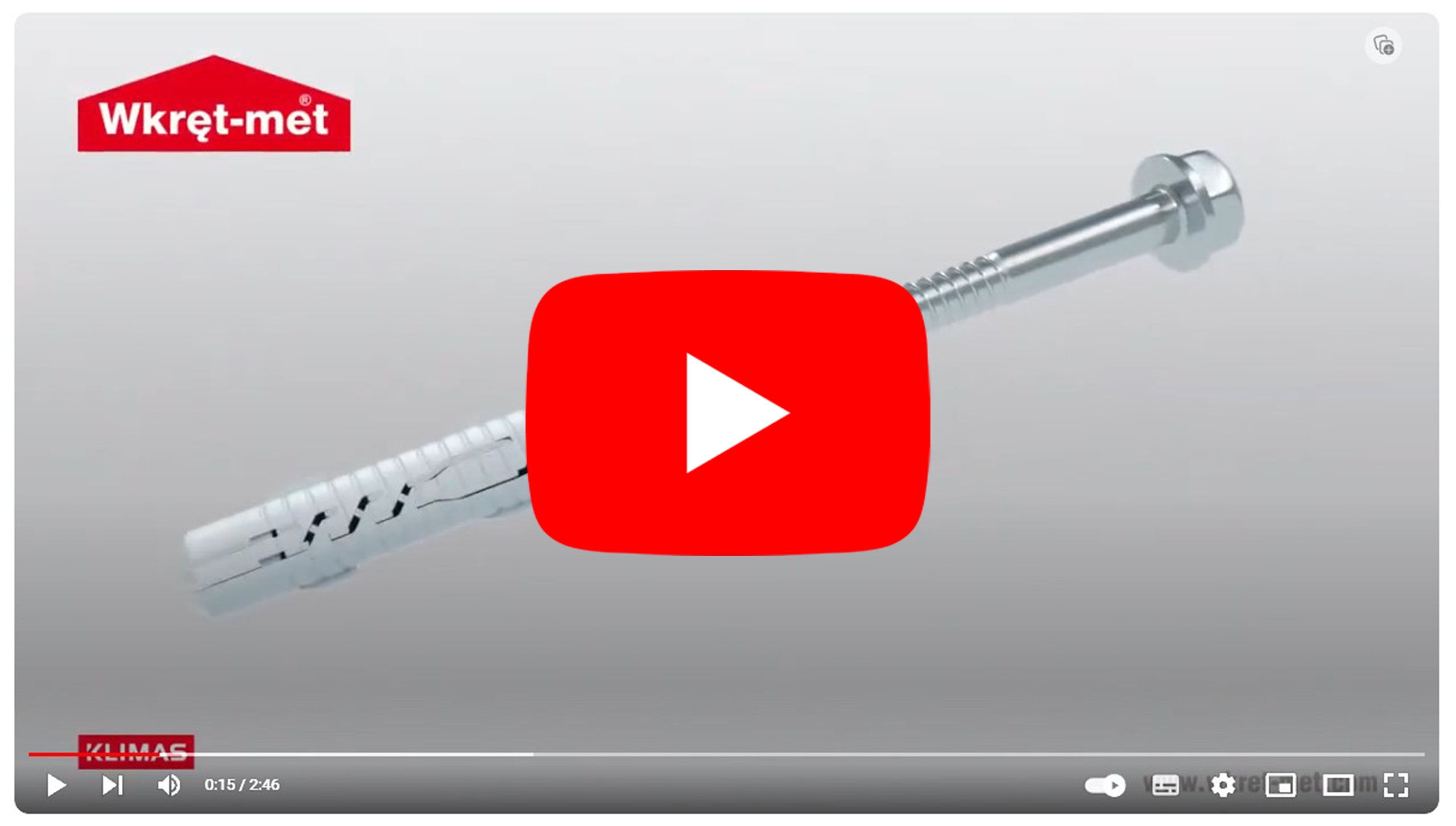

Vídeo del producto

https://youtu.be/ygTRIj0Ocgw

(copia el enlace y pégalo en la ventana del navegador)

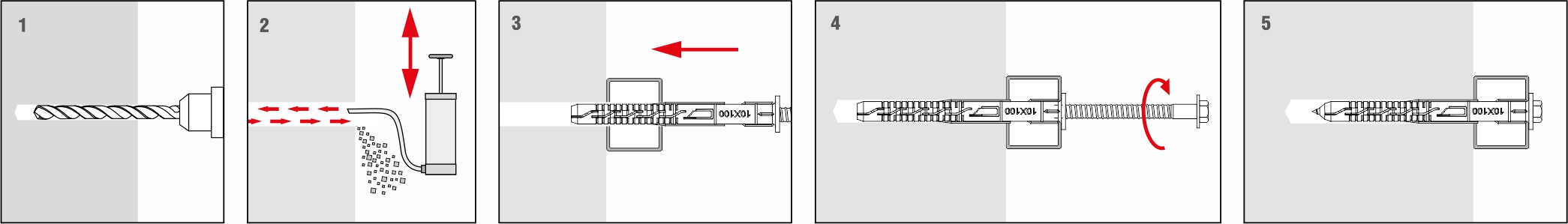

Método de instalación

• Antes de la instalación, identifique el sustrato en el que se instalará el elemento de fijación y compare las cargas que este transferirá con las capacidades de carga especificadas en la ficha técnica del producto o en la evaluación técnica europea.
• Se debe seleccionar la longitud adecuada del elemento de fijación de manera que la zona de expansión se encuentre en el material de construcción de la pared (el espesor del elemento fijado corresponde a la longitud máxima utilizable del elemento de fijación).
• La profundidad del orificio de perforación debe ser al menos 10 mm mayor que la profundidad de anclaje del conector; esto permitirá un correcto asentamiento del manguito en el orificio y eliminará el problema del aflojamiento de los tornillos.
• Usando impacto No se recomienda perforar ladrillos perforados, bloques cerámicos y hormigón celular, ya que esto destruye las paredes y no garantiza que el conector quede bien sujeto.
• El diámetro de los agujeros perforados debe coincidir con el diámetro de los tacos utilizados.
• El agujero perforado debe limpiarse, al menos pasando la broca dos veces, lo que eliminará el polvo de perforación hacia el exterior. Los agujeros perforados verticalmente hacia abajo requieren una perforación más profunda o la eliminación del polvo de perforación acumulado.
• El pasador se inserta en el agujero perforado y el tornillo se atornilla hasta que quede completamente incrustado en el manguito.
• Forzar el tornillo puede hacer que se afloje, lo cual no está cubierto por la garantía del fabricante.
• La instalación debe realizarse a temperaturas que oscilen entre -20 °C y +40 °C (se refiere a la temperatura del sustrato).

Tornillos Klimas: la opción más común entre los profesionales

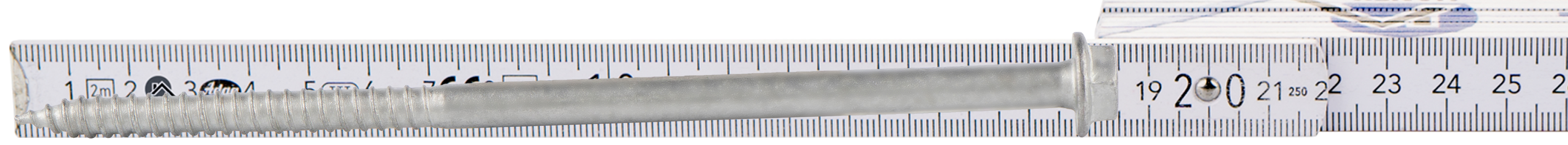

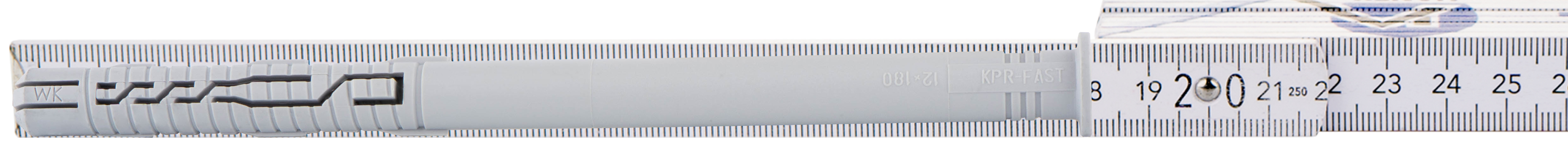

*La cinta métrica no está incluida en el juego (solo se usa para una mejor presentación de los tornillos)
