Conectores de expansión de bastidor KPR-fast-10100K (50)

Tacos de expansión para marcos con collarín10,0x100 mm 50 unidades.

Consta de un manguito de poliamida y un tornillo de acero galvanizado con cabeza hexagonal con arandela integrada y casquillo TX.

Los tacos con cabeza de arandela se utilizan con mayor frecuencia para fijar elementos metálicos y en lugares donde se necesita una mayor superficie de presión, y no se requiere enjuagar la cabeza del tornillo, a diferencia de los tornillos de cabeza avellanada.

Parámetros más importantes

• Modelo: KPR-fast-10100K
• Tamaño del conector: 10,0x100 mm
• Longitud máxima utilizable: 30 mm
• Embalaje: 50 unidades
• Conector: SW-13 y TX-40

El conector de expansión consta de:

• manguito - elemento de plástico
• conector - tornillo de acero con cabeza avellanada y conector Torx 40

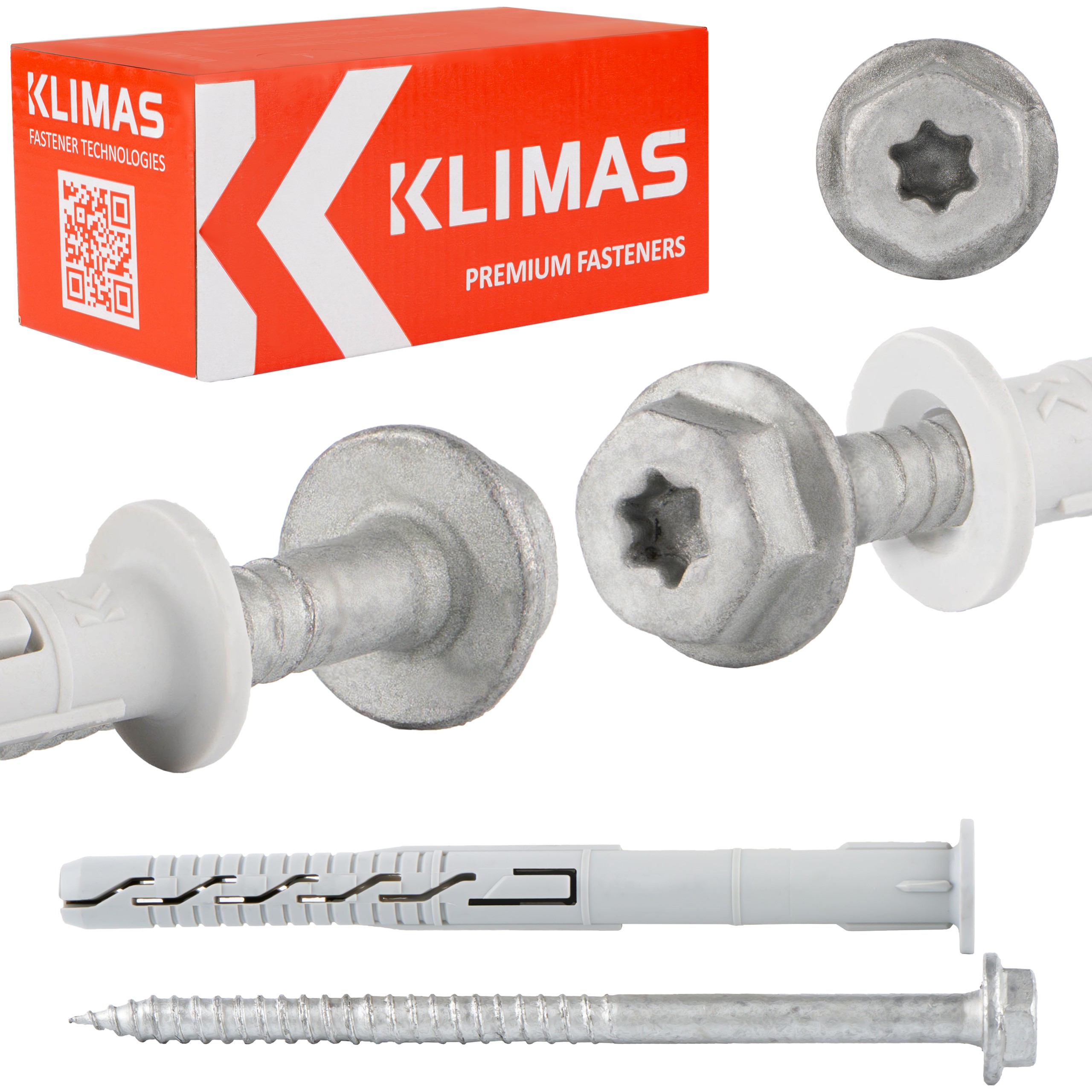

Producto original de la reconocida empresa klimasWkręt-Met ®

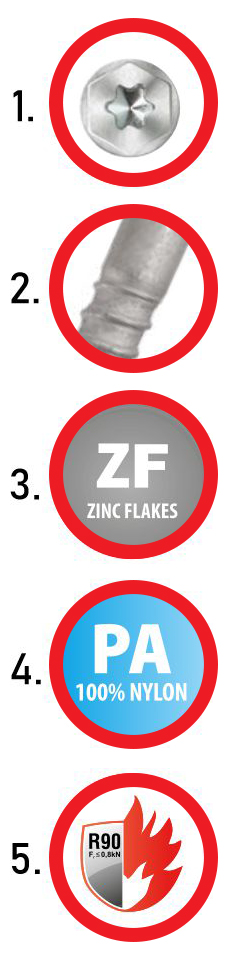

Características y beneficios

1. Cabeza de manguito con casquillo TX-40/SW-13

El casquillo TX garantiza una transferencia de par óptima, mientras que el uso de la cabeza hexagonal SW permite apretar el tornillo con la fuerza adecuada (por ejemplo, utilizando una llave dinamométrica).

2. Reducción de rosca

Inserción precisa del tornillo. Mayor fuerza de expansión en la segunda zona de expansión.

3. Protección anticorrosión: escamas de zinc

Las escamas de zinc son dos veces más resistentes a la corrosión que el zinc galvanizado. El laboratorio Klimas Wkręt-met confirmó la excelente calidad del recubrimiento mediante pruebas en una cámara de niebla salina (240 horas en una cámara de niebla salina para las escamas de zinc en comparación con 120 horas para el zinc galvanizado).

4. Manguito de poliamida

Mejores propiedades fisicoquímicas que el polipropileno o el polietileno.

5. Resistencia al fuego

Para la instalación de sistemas de fachada, la capacidad de carga del conector tiene una resistencia al fuego suficiente de al menos 90 minutos (R90). si la carga de diseño por conector NR<0,8 kN (sin carga centrada permanente)

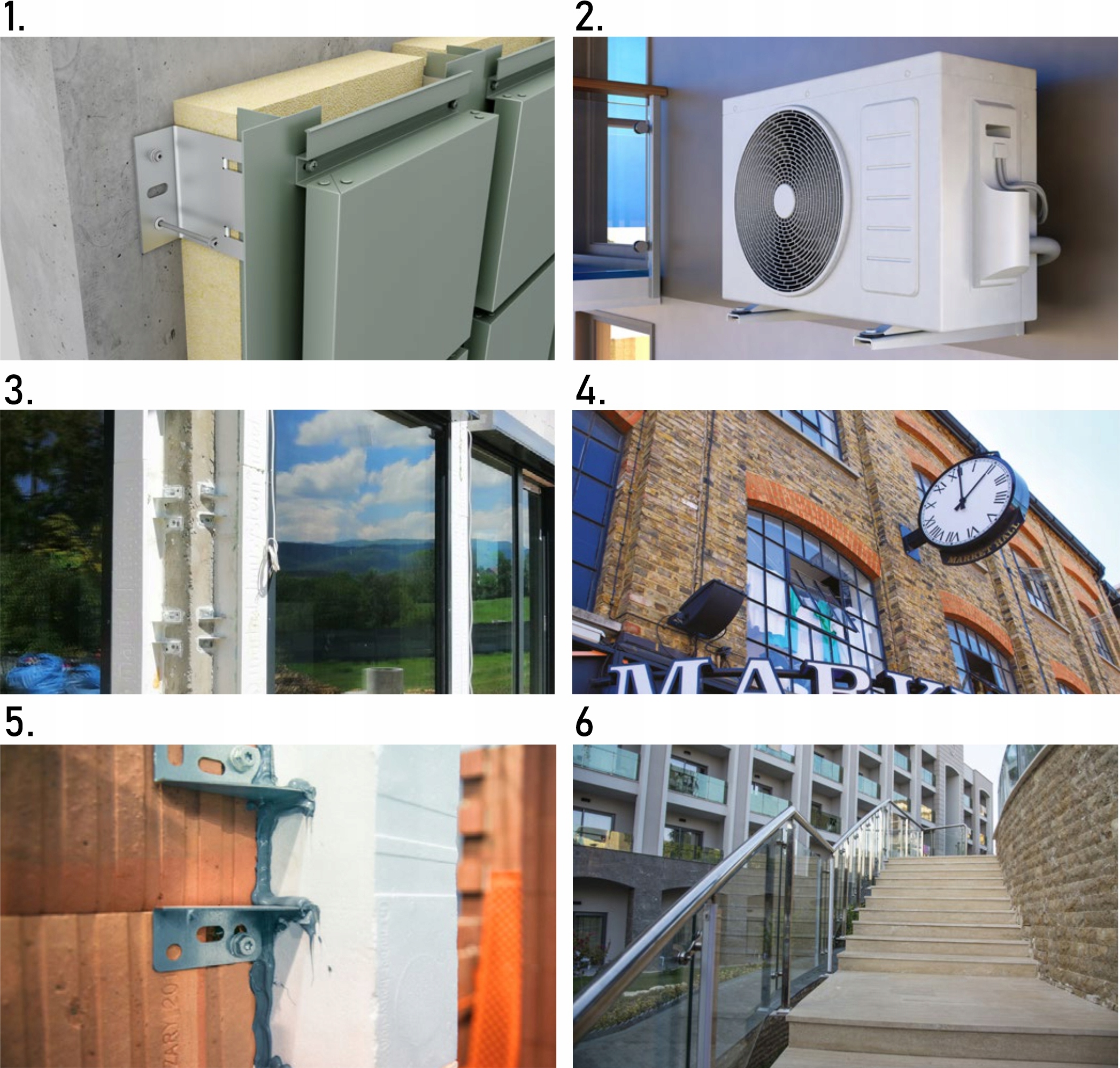

Sustratos y ejemplos de aplicaciones

A. Hormigón

B. Ladrillo cerámico macizo, silicato

C. Bloque cerámico,

D. Bloque hueco de silicato,

E. Hormigón AAC autoclavado

1. Instalación de fachadas ventiladas

2. Montaje de aires acondicionados

3. Montajes en tecnología de ensamblaje en caliente

4. Montaje de elementos de instalación de edificios

5. Montaje en tecnología de "ensamblaje en caliente"

6. Fijación de elementos de instalación de edificios

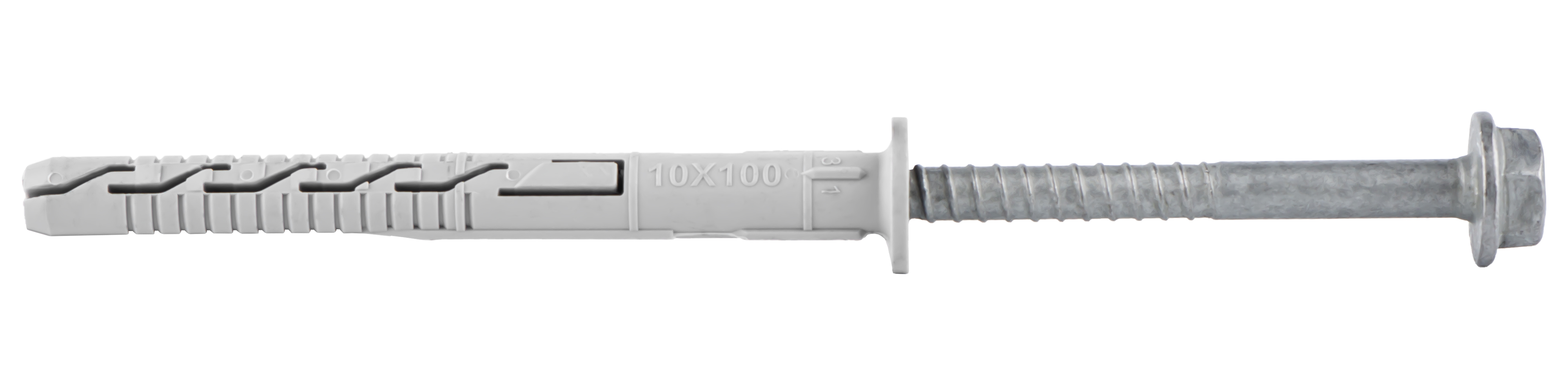

Tapón de marco con tornillo de cabeza hexagonal con arandela integrada y casquillo TX, recomendado para la fijación de elementos metálicos.

El conector de expansión consta de:

• Elemento de plástico - manguito
• Conector - tornillo de acero

El premontaje de los conectores significa:

• Montaje más sencillo y rápido
• Productos listos para usar sin necesidad de montaje
• Sin errores al seleccionar el manguito para el tornillo

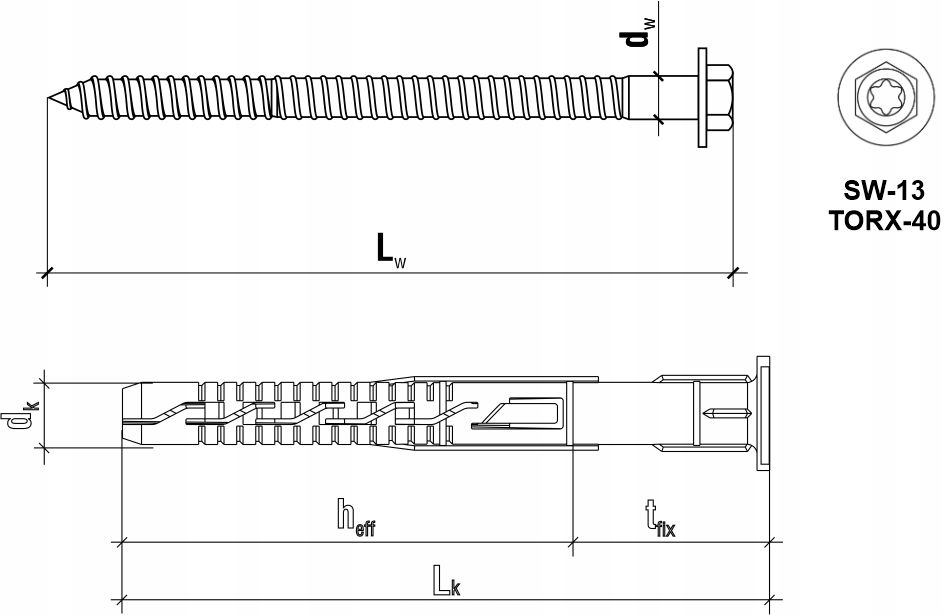

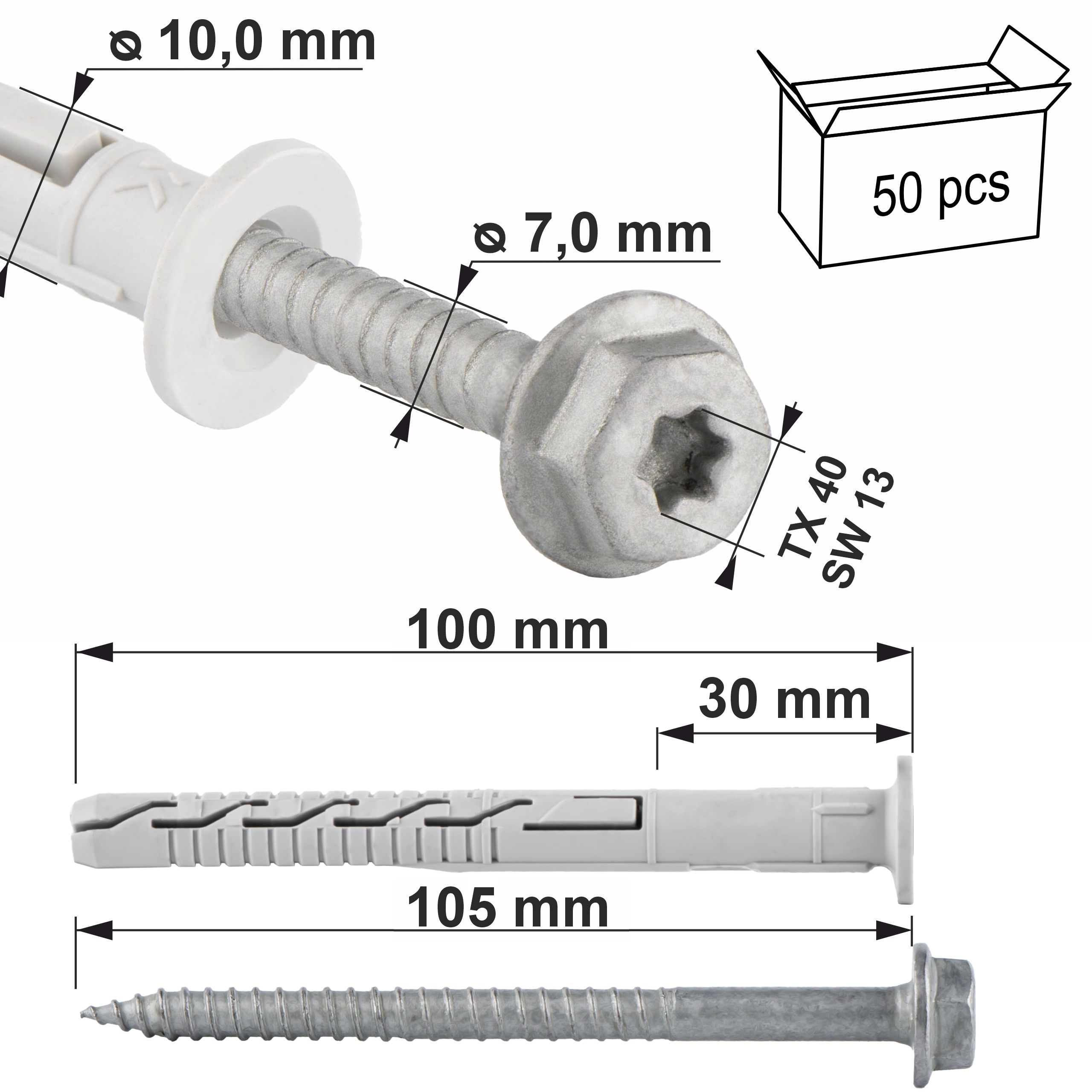

Especificaciones del producto

Tapón

• [Dk] Diámetro del tapón: Ø 10,0 mm
• [Lk] Longitud del tapón: 100 mm
• [Tfix] Longitud máxima utilizable: 30 mm
• [Heff] Profundidad de anclaje: 70 mm
• Material del tapón: poliamida (nylon)
• Número de piezas en el paquete: 50

Tornillo

• [Dw] Diámetro del tornillo: Ø 7,0 mm
• [Lw] Longitud del tornillo: 105mm
• Tipo de casquillo: SW-13 y TX-40
• Material del tornillo: acero galvanizado
• Cantidad en el paquete: 50

Certificado

Aprobación Técnica Europea ETA 12/0272

Los tornillos que ofrecemos se caracterizan por la más alta calidad y pueden utilizarse de forma segura en la construcción. Hacemos todo lo posible para garantizar que los productos entregados a nuestros contratistas sean seguros y estén adaptados a tareas específicas.

Vídeo que muestra el producto

https://youtu.be/ygTRIj0Ocgw

(copia el enlace y pégalo en la ventana del navegador)

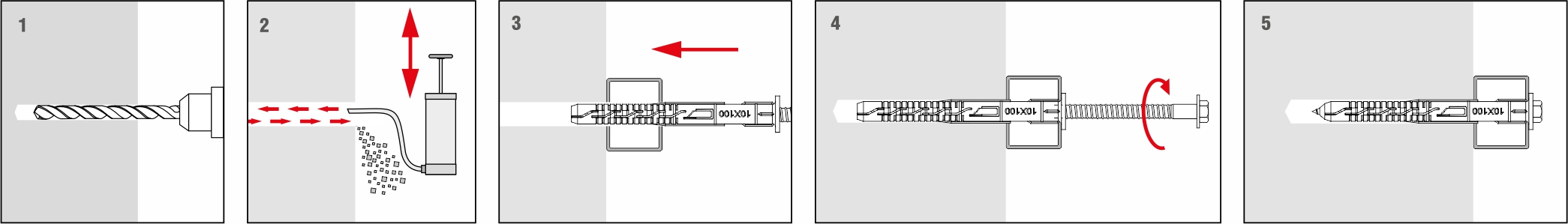

Método de instalación

• Antes de la instalación, identifique el sustrato en el que se instalará el elemento de fijación y compare las cargas que este transmitirá con las capacidades de carga especificadas en la ficha técnica del producto o en la evaluación técnica europea.
• Se debe seleccionar la longitud adecuada del elemento de fijación de manera que la zona de expansión se encuentre en el material de construcción de la pared (el espesor del elemento fijado corresponde a la longitud máxima utilizable del elemento de fijación).
• Profundidad del orificio La profundidad de perforación debe ser al menos 10 mm mayor que la profundidad de anclaje del elemento de fijación; esto permitirá un correcto asentamiento del manguito en el orificio y eliminará el problema de los tornillos. aflojamiento.
• No se recomienda usar herramientas de impacto al taladrar ladrillos perforados, bloques de cerámica y hormigón celular, ya que daña las paredes y no garantiza un asiento seguro del sujetador.
• El diámetro de los agujeros taladrados debe coincidir con el diámetro de los tacos utilizados.
• El agujero taladrado debe limpiarse, al menos pasando el taladro dos veces, lo que eliminará el polvo de perforación. Los agujeros taladrados verticalmente hacia abajo requieren una perforación más profunda o soplar el polvo de perforación acumulado.
• El taco se inserta en el agujero taladrado y el tornillo se enrosca hasta que esté completamente incrustado en el manguito.
• Forzar el tornillo puede hacer que se afloje, lo cual no está cubierto por la garantía. fabricante.
• La instalación debe realizarse a temperaturas entre -20 °C y +40 °C (se refiere a la temperatura del sustrato).

Tornillos Klimas: la opción más común de los profesionales

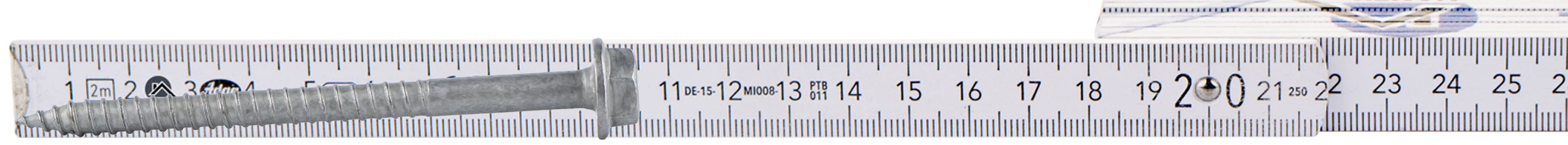

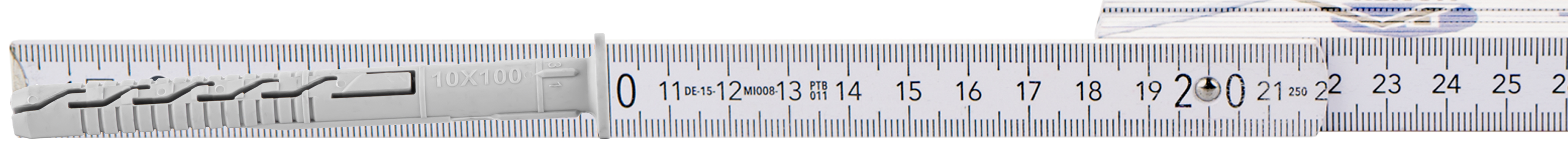

*La cinta métrica no está incluida en el conjunto (solo se utiliza para una mejor presentación de los tornillos)
