Descripción general

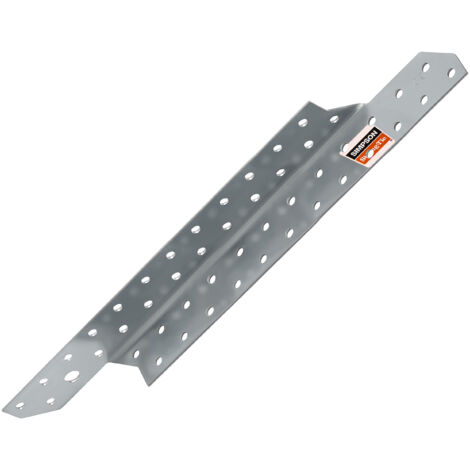

El conector de correas y vigas SPF290L es un elemento esencial para la carpintería, diseñado para proporcionar conexiones fuertes y duraderas entre vigas y correas. Este conector, fabricado en acero galvanizado S250GD, garantiza una alta resistencia y fiabilidad en las uniones, protegiendo el techo contra el levantamiento por succión del viento.Especificaciones técnicas
- Modelo: SPF290L
- Lado de montaje: Izquierdo
- Dimensiones: 290 x 32,5 mm
- Espesor de la chapa: 2,0 mm
- Material: Acero galvanizado S250GD Z 275 g/m2 (20 µm)
- Agujeros brazo 1: 22 uds. x Ø 5 mm
- Agujeros brazo 2: 21 uds. x Ø 5 mm, 1 ud. x Ø 9 mm
- Embalaje: 1 ud.
Compatibilidad y accesorios
Diseñado para conexiones entre:
- Madera - Madera
- Madera - Hormigón
Fijación a la madera: mediante clavos del sistema CNA4.0 o tornillos del sistema CSA5.0. Fijación al hormigón: utilizando un anclaje mecánico (WA) o químico (AT-HP) de Simpson Strong-Tie.
Instalación
Se utilizan 2 o 4 conectores dependiendo de la carga. Cuando se utilizan 2 conectores, deben ser del mismo tipo (izquierdos o derechos) y colocados en diagonal para garantizar una distribución central de la carga. En las uniones entre las vigas y la placa de pared, se pueden necesitar conectores de diferentes longitudes, más cortos desde el exterior y más largos desde el interior, debido al ángulo de la viga y su elevación con la distancia desde el soporte.
Uso
Este conector es ideal para aplicaciones en estructuras de madera y hormigón, proporcionando una unión segura y resistente en la construcción.
Otra información
Certificado ETA-21/0482. Este producto cumple con los requisitos de calidad y durabilidad, garantizando su uso seguro en la construcción.
