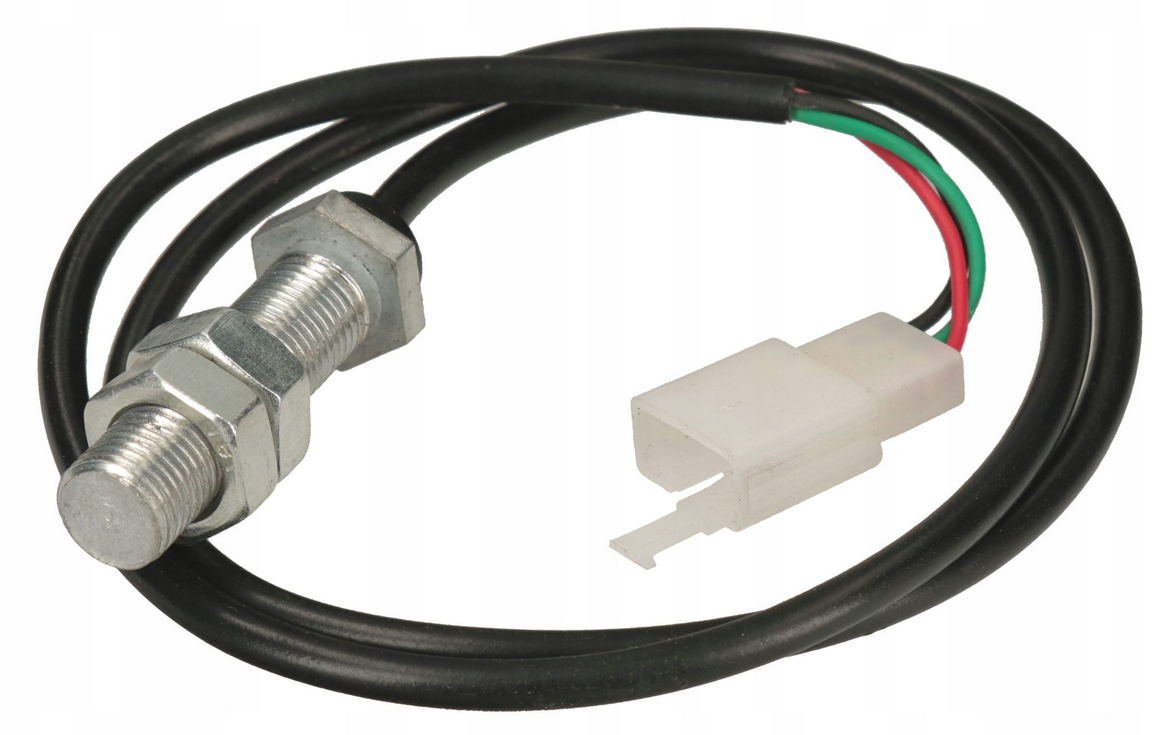

Sensor velocímetro ATV quad 200 250 Shineray Bashan Loncin chino

Nuevo sensor de velocidad para ATV chinos 150 200 250 Kinroad Bashan>

MAG: 63628

• 3 cables
• rosca: M12x1.25
• longitud del sensor: 34 mm
• longitud del cable: 150 cm
• fuente de alimentación 5V o 12V

• Conexión del cable:

1. verde - tierra
2. amarillo - señal
3. rojo - alimentación

Nota: dependiendo del tipo de medidor, para que el sensor funcione correctamente, a veces es necesario invertir el orden de los cables en el conector del sensor; por ejemplo, el cable amarillo del medidor debe conectarse al cable rojo del sensor.

El sensor tiene una luz indicadora roja y, al mover el imán a una distancia de unos 5 mm del sensor, la luz indicadora debería encenderse y apagarse, lo que nos permite asegurarnos de que el sensor funciona correctamente (la polaridad del imán también afecta al funcionamiento del sensor).
