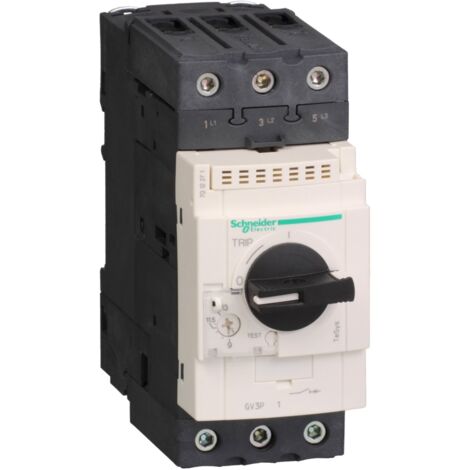

TeSys Deca - Démarreur moteur manuel - H132xL55xP136 mm - GV3P32

Complémentairesdescription des pôles : 3Ptype de réseau : CAcatégorie d'emploi : AC-3 conformément à IEC 60947-4-1A conformément à IEC 60947-2fréquence réseau : 50/60 Hz conformément à IEC 60947-4-1mode d'installation : Par clipsPar vissupport de montage : PlatineRailposition de montage : HorizontalVerticalpuissance moteur kW : 15 kW à 400/415 V CA 50/60 Hz22 kW à 690 V CA 50/60 Hz18.5 kW à 500 V CA 50/60 Hzpouvoir de coupure : 50 kA Icu à 440 V CA 50/60 Hz conformément à IEC 60947-2100 kA Icu à 230/240 V CA 50/60 Hz conformément à IEC 60947-2100 kA Icu à 400/415 V CA 50/60 Hz conformément à IEC 60947-26 kA Icu à 690 V CA 50/60 Hz conformément à IEC 60947-212 kA Icu à 500 V CA 50/60 Hz conformément à IEC 60947-2[Ics] pouvoir assigné de coupure de service en court-circuit : 100 % à 230/240 V CA 50/60 Hz conformément à IEC 60947-2100 % à 440 V CA 50/60 Hz conformément à IEC 60947-20,5 à 500 V CA 50/60 Hz conformément à IEC 60947-20,5 à 690 V CA 50/60 Hz conformément à IEC 60947-2100 % à 400/415 V CA 50/60 Hz conformément à IEC 60947-2type de commande : Bouton rotatifIn courant assigné d'emploi : 23 à 32 Acalibre du déclencheur : 23 à 32 Acourant de déclenchement magnétique : 448 A[Ue] tension assignée d'emploi : 690 V CA 50/60 Hz conformément à IEC 60947-2[Ui] tension assignée d'isolement : 690 V CA 50/60 Hz conformément à IEC 60947-2[Ith] courant thermique conventionnel : 32 A conformément à IEC 60947-4-1[Uimp] tension assignée de tenue aux chocs : 6 kV conformément à IEC 60947-2puissance dissipée par pôle : 8 Wdurée de vie mécanique : 50000 cycledurée de vie électrique : 50000 cycle pour AC-3 à 440 V Invitesse de commande : 25 cyc/hservice assigné : Continu conformément à IEC 60947-4-1mode de raccordement : Connecteurs à vis BTR EverLink 2 câble(s) 1...25 mm² - rigidité du câble : rigideConnecteurs à vis BTR EverLink 2 câble(s) 1...25 mm² - rigidité du câble : souple - sans extrémité de câbleConnecteurs à vis BTR EverLink 2 câble(s) 1...25 mm² - rigidité du câble : souple - avec extrémité de câblecouple de serrage : 5 N.m - sur connecteurs à vis BTR EverLink- câble 25 mm²5...8 N.m - sur connecteurs à vis BTR EverLink- câble 35 mm²aptitude au sectionnement : Oui conforme à IEC 60947-1sensibilité à une perte de phase : Oui conformément à IEC 60947-4-1hauteur : 132 mmlargeur : 55 mmprofondeur : 136 mmpoids : 0.96 kg
