Descripción general

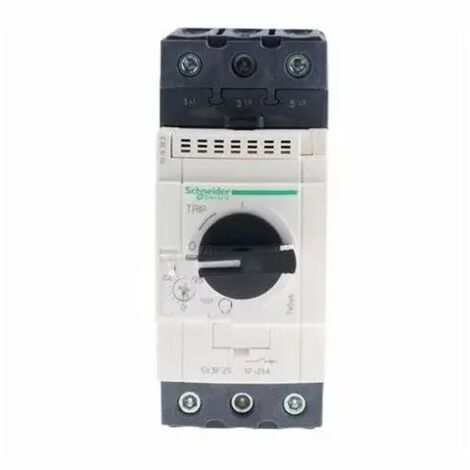

El disyuntor motor GV3P25 es un dispositivo de protección diseñado para aplicaciones industriales, que permite el control y la protección de motores eléctricos. Este modelo cuenta con un mando giratorio y es adecuado para un rango de corriente de 17 a 25 A, ofreciendo una capacidad de corte de hasta 50 kA a 440 V CA. Es ideal para motores de hasta 18.5 kW a 690 V CA, garantizando un funcionamiento seguro y eficiente en diversas condiciones de red.Especificaciones técnicas
- Tipo de red: CA
- Categoría de empleo: AC-3
- Frecuencia de red: 50/60 Hz
- Potencia del motor: 11 kW a 400/415 V CA, 15 kW a 500 V CA, 18.5 kW a 690 V CA
- Poder de corte: 50 kA Icu a 440 V CA, 100 kA Icu a 230/240 V CA, 100 kA Icu a 400/415 V CA, 6 kA Icu a 690 V CA, 100 kA Icu a 500 V CA
- Poder asignado de corte de servicio: 100% a 230/240 V CA, 0.5 a 500 V CA, 100% a 400/415 V CA
- Tipo de comando: Botón rotativo
- Tensión asignada de empleo: 690 V CA
- Tensión asignada de aislamiento: 690 V CA
- Corriente térmica convencional: 2 A
- Tensión asignada de choque: 6 kV
- Potencia disipada por polo: 8 W
- Duración de vida mecánica: 50,000 ciclos
- Duración de vida eléctrica: 50,000 ciclos para AC-3 a 440 V
- Velocidad de comando: 25 cyc/h
- Modo de conexión: Conectores a vis BTR EverLink para 2 cables de 1...25 mm²
- Rango de torque: 5 N.m para cable de 25 mm², 5...8 N.m para cable de 35 mm²
- Altura: 132 mm
- Anchura: 55 mm
- Profundidad: 136 mm
- Peso: 0.96 kg
Compatibilidad y accesorios
- Conectores a vis BTR EverLink para cables rígidos y flexibles
Instalación
- Modo de instalación: Por clips o tornillos
- Soporte de montaje: Platina
- Posición de montaje: Horizontal o vertical
Uso
- Protección y control de motores eléctricos en aplicaciones industriales
- Ideal para entornos con variaciones de carga y tensión
Otra información
- Sensibilidad a la pérdida de fase: Sí
