Descripción general

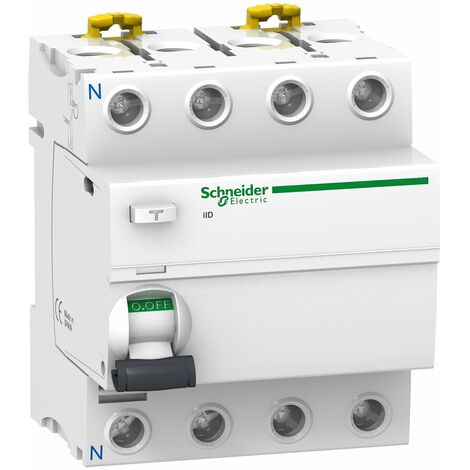

Interruptor diferencial superinmunizado Acti9 de Schneider, modelo A9R35463, diseñado para instalaciones eléctricas con riesgo de disparos intempestivos. Este dispositivo cuenta con 4 polos, una sensibilidad de 300mA y un calibre de 63A, ofreciendo una temporización selectiva. Su tecnología diferencial es independiente de la tensión, lo que lo hace ideal para entornos con condiciones eléctricas variables.Especificaciones técnicas
- Frecuencia del red: 50/60 Hz
- Tensión asignada de empleo: 400 V CA 50/60 Hz
- Tensión asignada de aislamiento: 500 V
- Tensión asignada de tenue a los choques: 6 kV
- Poder asignado de corte y cierre: Im 1500 A, Idm 1500 A
- Corriente nominal de cortocircuito condicional: 10 kA
- Duración de vida mecánica: 20,000 ciclos
- Duración de vida eléctrica: 15,000 ciclos AC-1
- Dimensiones: 91 mm (altura) x 72 mm (ancho) x 73.5 mm (profundidad)
- Peso: 0.37 kg
Compatibilidad y accesorios
- Modo de conexión: Terminal único, superior o inferior para 1 cable flexible de 1 a 25 mm² sin terminal de cable
- Terminal único, superior o inferior para 1 cable flexible de 1 a 25 mm² con terminal de cable
- Terminal único, superior o inferior para 1 cable rígido de 1 a 35 mm² sin terminal de cable
- Longitud de desnudado de los hilos: 14 mm (superior o inferior)
- Par de apriete: 3.5 N.m (superior o inferior)
Uso
Este interruptor es ideal para instalaciones eléctricas que enfrentan riesgos de disparos intempestivos causados por rayos, iluminación fluorescente, maniobras bruscas en la red y transitorios. Su diseño también previene el riesgo de no disparo debido a la presencia de componentes continuos y corrosión interna en ambientes corrosivos, como compuestos de cloro, ozono, azufre, óxidos de nitrógeno, sal marina y humedad.Otra información
- Inmunidad contra disparos intempestivos: 3 kA para instantáneos y 5 kA para selectivos según onda 8/20
- Clase A "sí" superinmunizados
