Descripción general

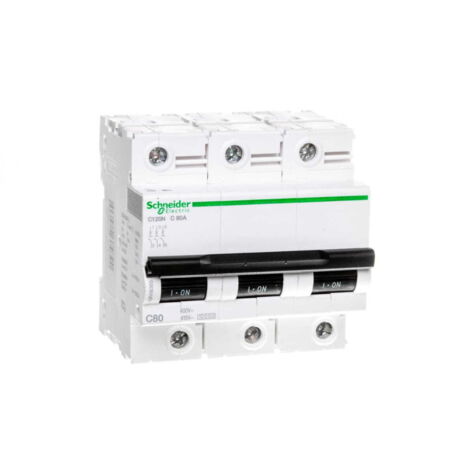

El disjoncteur C120N 3P 80 A es un dispositivo de protección eléctrica diseñado para la distribución de energía. Pertenece a la gama Acti 9 y está equipado con tecnología de disparo térmico-magnético. Este disyuntor es ideal para aplicaciones que requieren una alta capacidad de corte y protección confiable en sistemas eléctricos.Especificaciones técnicas
- Tipo de producto: Disjoncteur miniature
- Corriente asignada: 80 A a 30 °C
- Número de polos: 3
- Poder de corte: 10 kA (Icn) según EN/IEC 60898-1
- Tensión asignada de empleo: 220...240 V AC, 380...415 V AC, 230...400 V AC, 440 V AC, y ≤ 375 V DC
- Frecuencia del red: 50/60 Hz
- Clase de limitación: 3 según EN/IEC 60947-2
- Tensión asignada de aislamiento: 500 V AC
- Tensión de choque: 6 kV según EN/IEC 60947-2
- Dimensiones: 81 mm (altura) x 81 mm (ancho) x 73 mm (profundidad)
- Peso: 0.615 kg
- Duración de vida mecánica: 20,000 ciclos
- Duración de vida eléctrica: 5,000 ciclos según IEC 60947-2
- Modo de conexión: Bornes tipo túnel para cables de 1.5...35 mm² (flexibles) y 1...50 mm² (rígidos)
- Longitud de desnudado de los cables: 15 mm
- Par de apriete: 3.5 N.m
Compatibilidad y accesorios
- Compatible con bloques de distribución de peines de juego de barras
- Montaje en riel DIN simétrico de 35 mm
Instalación
- Modo de instalación: Encliquetable
Uso
- Indicación local de estado: ACTIVADO/DESACTIVADO
- Protección contra fugas a tierra: Bloque separado
Otra información
- EAN: 3606480379390
- Índice del fabricante: A9N18365
- Frecuencia: 50 Hz
