Descripción general

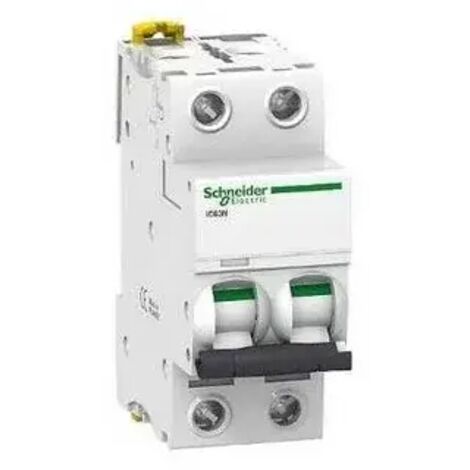

El disyuntor Acti9 iC60N es un dispositivo de protección eléctrica diseñado para interrumpir el flujo de corriente en caso de sobrecargas o cortocircuitos. Este modelo cuenta con una curva de disparo tipo B y es adecuado para aplicaciones en corriente alterna (CA) y corriente continua (CC). Su diseño permite una instalación fácil en riel DIN y es compatible con bloques de distribución de peines de juego de barras.Especificaciones técnicas
- Frecuencia del red: 50/60 Hz
- Corriente nominal: 16 A
- Limite de disparo magnético: 4 x In +/- 20 %
- Poder asignado de corte en cortocircuito: 6000 A (100 % x Icu) conforme a IEC 60898-1 - 400 V CA
- Tensión asignada de aislamiento: 500 V CA
- Tensión asignada de choque: 6 kV
- Clase de limitación: 3 conforme a EN 60898-1
- Duración de vida mecánica: 20,000 ciclos
- Duración de vida eléctrica: 10,000 ciclos
- Dimensiones: 85 mm (altura) x 36 mm (ancho) x 78.5 mm (profundidad)
- Peso: 0.25 kg
Compatibilidad y accesorios
- Compatible con bloques de distribución de peines de juego de barras (instalación alta o baja)
- Terminal simple para conexión de cables rígidos: 1...25 mm² max
- Terminal simple para conexión de cables flexibles: 1...16 mm² max
Instalación
- Modo de instalación: Fijo
- Soporte de montaje: Riel DIN
Uso
El disyuntor Acti9 iC60N es ideal para proteger circuitos eléctricos en aplicaciones residenciales e industriales, garantizando la seguridad ante sobrecargas y cortocircuitos. Su tecnología de disparo termo-magnético permite una respuesta rápida ante fallos eléctricos.Otra información
- Color: Blanco
- Modo de conexión: Terminal simple, alta o baja
- Longitud de desnudado de los cables: 14 mm
- Par de apriete: 2 N.m
- Protección contra fugas a tierra: Bloque separado
