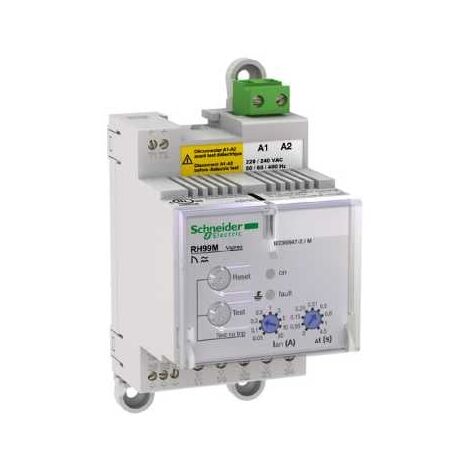

Vigirex RH99M 380-415VAC sensibilité 0,03-30A réarmement manuel - 56174

ComplémentairesSchéma de liaison à la terre : TN-S IT TT[Us] tension d'alimentation : 380...415 V ACà 50/60 HzPuissance consommée : 4 VAType de mesure : Mesure interne du courant de défaut de la terre 80 à 100 %Type de réglage de la temporisation de fuite à la terre résiduelle : Instantané 0.03 A Réglable 9 positions 0.03...30 A 0...4.5 sTest de fonctionnement : Local Test à distanceSurveillance : Électronique (continu) Alimentation puissance (continu) Lien relais/détecteur (continu)[Ithe] courant thermique d'emploi sous enveloppe : 8 ACharge minimum : 10 mAà 12 VPoids : 0.3 kgRobustesse mécanique : Protection IK 2 joules IK07 conformément à EN 50102 Protection IP IP20 conformément à IEC 60529 Protection IP IP30 conformément à IEC 60529 Protection IP IP40 conformément à IEC 60529 Vibrations 13,2 à 100 Hz 0,7 g Vibrations 2 à 13,2 Hz +/- 1 mm Tenue au feu conformément à IEC 60695-2-1Classe de différentiel : Classe AC Classe A siCatégorie de surtension : IVProtection des réglages : Protégé par cache scellableSupport de montage : Rail DINHauteur : 97 mmLargeur : 54 mmProfondeur : 74 mmPas de 9 mm : 6Mode de raccordement : Bornier alimentation électrique auxiliaire 0,2...2,5 mm² souple AWG 24 à AWG 12 Bornier alimentation électrique auxiliaire 0,2...2,5 mm² rigide AWG 24 à AWG 12 Bornes à vis erreur 0,2...2,5 mm² souple AWG 24 à AWG 12 Bornes à vis erreur 0,2...4 mm² rigide AWG 24 à AWG 12 Bornes à vis test du relais et remise à zéro des défauts 0,14...1 mm² souple AWG 26...AWG 16 Bornes à vis test du relais et remise à zéro des défauts 0,14...1,5 mm² rigide AWG 26...AWG 16 Bornes à vis détecteur 0,14...1 mm² souple AWG 26...AWG 16 Bornes à vis détecteur 0,14...1,5 mm² rigide AWG 26...AWG 16 Bornes à vis présence de tension 0,2...2,5 mm² souple AWG 24 à AWG 12 Bornes à vis présence de tension 0,2...4 mm² rigide AWG 24 à AWG 12 Bornier alimentation électrique auxiliaire 0,25...2,5 mm² souple AWG 24 à AWG 12 Bornes à vis erreur 0,25...2,5 mm² souple AWG 24 à AWG 12 Bornes à vis test du relais et remise à zéro des défauts 0,25...0,5 mm² souple AWG 26...AWG 16 Bornes à vis détecteur 0,25...0,5 mm² souple AWG 26...AWG 16 Bornes à vis présence de tension 0,25...2,5 mm² souple AWG 24 à AWG 12Longueur de dénudage des fils : Alimentation électrique auxiliaire : 7 mm haut Test du relais et remise à zéro des défauts : 5 mm bas Détecteur : 5 mm haut Erreur : 8 mm bas Présence de tension : 8 mm basCouple de serrage : Alimentation électrique auxiliaire : 0.6 N.m haut Erreur : 0.6 N.m bas Test du relais et remise à zéro des défauts : 0.25 N.m bas Détecteur : 0.25 N.m haut Présence de tension : 0.6 N.m bas
