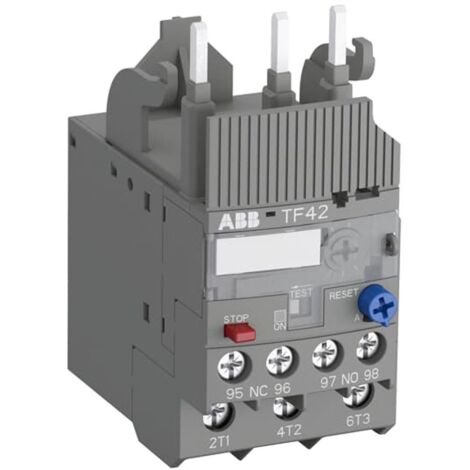

Relé térmico de sobrecarga ABB 2,3-3,1A clase 10 TF423V1

20 € de regalo a partir de 300 €
con el código
Vendido por Elettro New ES

Comparar con artículos similares

Información del producto

Descripción

Descripción general

El relé térmico de sobrecarga ABB TF423V1 es un dispositivo electromecánico diseñado para proteger motores en caso de sobrecarga o fallo de fase. Este relé es parte de la serie TF42 y ofrece una protección fiable y económica para circuitos principales, asegurando un funcionamiento seguro y eficiente.

Especificaciones técnicas

  • Tensión nominal de funcionamiento circuito auxiliar: 600 Vac/dc
  • Tensión nominal de funcionamiento circuito principal: 690 Vac / 600 Vdc
  • Corriente nominal de funcionamiento (Ie): 3,1 A
  • Frecuencia nominal: 50 Hz (circuito auxiliar y principal), 60 Hz (circuito auxiliar)
  • Tensión nominal soportada por impulso (Uimp): 6 kV (circuito auxiliar y principal)
  • Tensión nominal de aislamiento (Ui): 690 V
  • Rango de ajuste: 2.3 - 3.1 A
  • Grado de protección: IP20
  • Grado de contaminación: 3
  • Temperatura ambiente en funcionamiento: -25...+60 °C
  • Temperatura en almacenamiento: -50...+80 °C
  • Pérdida de potencia en condiciones de funcionamiento nominal por polo: 1,1 W
  • Altitud máxima de funcionamiento permitida: 2000 m
  • Resistencia a los golpes: según IEC 60068-2-27, 11 ms, 25g
  • Resistencia a las vibraciones: según IEC 60068-2-6, 5g / 3...150 Hz
  • Dimensiones: Ancho 45 mm, Altura 88,3 mm, Profundidad 70,5 mm
  • Peso neto: 0,13 kg

Compatibilidad y accesorios

  • Secciones de cables de los circuitos auxiliares: Flexible con virola 1/2x 0,75 mm² a 2,5 mm²
  • Secciones de cables del circuito principal: Flexible con virola 1/2x 0,75 mm² a 4 mm²
  • Destornillador recomendado para circuito principal: Pozidriv 2

Instalación

  • Par de apriete circuito auxiliar: 1,5 Nm
  • Par de apriete circuito principal: 1,5...2,5 Nm
  • Longitud de desaislamiento: circuito auxiliar 9 mm, circuito principal 12 mm

Uso

Este relé térmico es ideal para su uso en aplicaciones industriales donde se requiere protección contra sobrecargas y fallos de fase, garantizando la seguridad y la durabilidad de los motores eléctricos.

Características

  • Marca
    ABB
  • Largo
    7.05 cm
  • Ancho
    76 mm
  • Alto
    52 mm
  • Peso
    130 g
