Descripción general

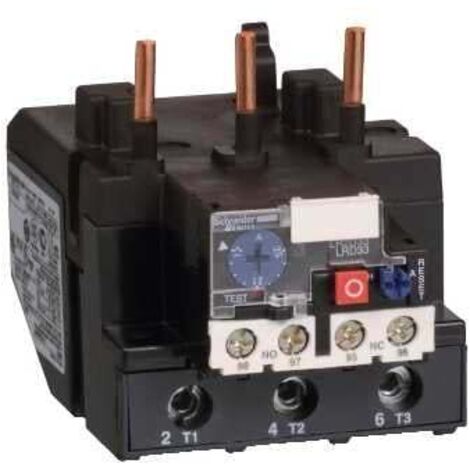

El Relais de protección térmica motor TeSys es un dispositivo diseñado para proteger motores eléctricos en aplicaciones industriales. Este modelo tiene una capacidad de corriente de 80 a 104 A y está clasificado en la clase 10A, lo que lo hace ideal para diversas configuraciones de motor. Su diseño incluye un soporte de montaje en platina con accesorios específicos, lo que facilita su instalación y uso.Especificaciones técnicas
- Frecuencia del red: 0 a 400 Hz
- Umbral de disparo: 1,14 +/- 0,06 Ir conforme a IEC 60947-4-1
- Corriente térmica convencional (Ith): 5 A para circuito de señalización
- Corriente admisible: 0.72 A a 500 V AC-15 para circuito de señalización
- 0.06 A a 440 V DC-13 para circuito de señalización
- Tensión asignada de empleo (Ue): 690 V CA 0 a 400 Hz
- Tensión asignada de resistencia a los choques (Uimp): 6 kV
- Temperatura de compensación: -20...60 °C
- Altura: 123 mm
- Anchura: 75 mm
- Profundidad: 121 mm
- Peso: 0.51 kg
- Par de apriete: 1.7 N.m para telecontrol y 9 N.m para circuito de potencia
Compatibilidad y accesorios
- Montaje en platina con accesorios específicos
- Rail con accesorios específicos
Instalación
- Conexión del circuito de potencia: borneros a vis-estrier para 1 cable de 4...35 mm² (rigidez del cable: flexible o rígido, con o sin extremo de cable)
- Conexión de telecontrol: borneros a vis-estrier para 2 cables de 1...2,5 mm² (rigidez del cable: flexible o rígido, con o sin extremo de cable)
