Descripción general

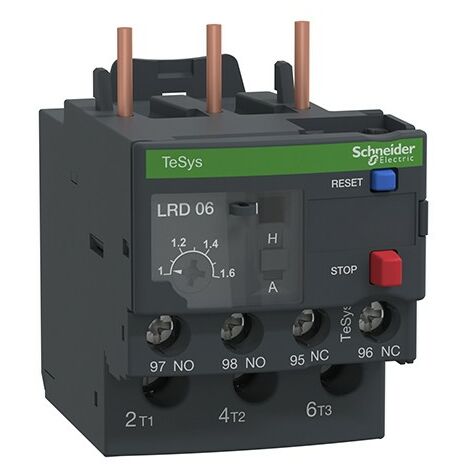

El relé de protección térmica para motores TeSys LRD06 está diseñado para proteger circuitos de corriente alterna (CA) contra sobrecargas, errores de fase y bloqueos prolongados del motor. Este dispositivo es adecuado para motores de 0,25 a 0,55 kW a 400 V, con un rango de ajuste de protección térmica de 1 a 1,6 A y una clase de disparo de 10 A. Incluye botones de prueba y rearme manual, así como un contacto de disparo auxiliar e indicador mecánico.Especificaciones técnicas
- Rango de ajuste de protección térmica: 1 a 1,6 A
- Corriente térmica convencional [Ith]: 5 A para circuito de señalización
- Corriente admisible: 3 A a 120 V AC-15, 0,22 A a 125 V DC-13
- Tensión asignada de empleo [Ue]: 690 V CA, 0 a 400 Hz
- Tensión nominal de aislamiento [Ui]: 600 V según CSA y UL, 690 V según IEC 60947-4-1
- Tensión soportada a impulsos [Uimp]: 6 kV
- Dimensiones: 66 mm (altura) x 45 mm (ancho) x 70 mm (profundidad)
- Peso: 0,124 kg
- Temperatura de funcionamiento: -20 a 60 °C
- Grado de protección: IP20 según IEC 60529
- Robustez mecánica: Vibración 6 Gn, Choque 15 Gn por 11 ms según IEC 60068-2-6 y IEC 60068-2-7
Compatibilidad y accesorios
- Compatible con contactores TeSys: LC1D09, LC1D12, LC1D18, LC1D25, LC1D32, LC1D38
- Soporte de montaje: Placa con accesorios específicos, carril con accesorios específicos, debajo del contactor
Instalación
- Montaje directo en los terminales inferiores de un contactor TeSys para formar un arrancador compacto
- Conexiones: bornes de tornillo para circuitos de mando y potencia
Uso
- Protección de motores contra sobrecargas y desequilibrio de fases
- Control manual mediante botones de prueba y rearme
Otra información
- Cumple con diversas normas (IEC, UL, CSA, CCC, EAC) y es respetuoso con el medio ambiente
- Clase de disparo por sobrecarga: Clase 10A según IEC 60947-4-1
