Descripción general

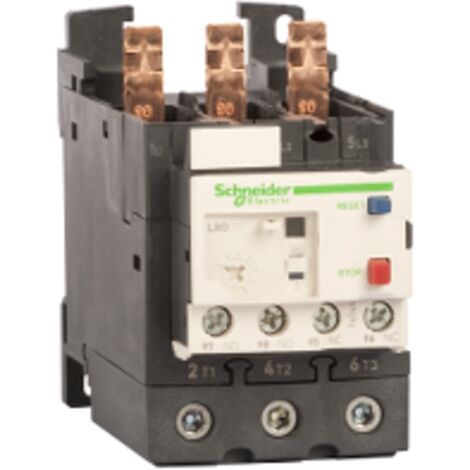

El relé térmico diferencial de sobrecarga TeSys LRD350 de Schneider Electric está diseñado para la protección de motores, con un rango de ajuste de 37 a 50 A y clase de disparo 10A. Este dispositivo es ideal para aplicaciones en circuitos de potencia de hasta 690 V AC y frecuencias de red de 0 a 400 Hz. Incorpora características como protección contra desequilibrio de fases y un contacto auxiliar de disparo, lo que lo convierte en una opción confiable para el control y la seguridad de motores eléctricos.Especificaciones técnicas
- Tensión nominal de servicio [Ue]: 690 V AC
- Frecuencia del red: 0 a 400 Hz
- Rango de ajuste de la protección térmica: 37...50 A
- Umbral de disparo: 1,14 +/- 0,06 Ir
- Corriente térmica convencional [Ith]: 5 A para circuito de señalización
- Corriente admisible: 0.95 A a 380 V AC-15; 0.06 A a 440 V DC-13
- Altura: 70 mm
- Anchura: 55 mm
- Profundidad: 123 mm
- Peso: 0.375 kg
- Par de apriete: 1.7 N.m (circuito de control), 5 N.m (circuito de potencia)
- Resistencia al fuego: V1 según UL 94
- Temperatura ambiente de funcionamiento: -20...60 °C
- Temperatura de almacenamiento: -60/+70 °C
- Grado de protección: IP20 según IEC 60529
Compatibilidad y accesorios
- Montaje directo en contactores TeSys LC1D40A-D65A
- Fusible asociado: 4 A gG para circuito de señalización
Instalación
- Soporte de montaje: Placa con accesorios específicos
- Conexiones: bornes de tornillo para circuitos de mando y conectores EverLink para circuitos de potencia
Uso
- Protección de motores eléctricos de hasta 22 kW a 400 V
- Control manual mediante botones de prueba y rearme
- Selector de rearme manual/automático
Otra información
- Certificado según diversas normas (IEC, UL, CSA, CCC, EAC) para uso en entornos marítimos
- Cumple con la normativa Green Premium (RoHS/REACH)
- Compensación de temperatura para una buena precisión de protección
- Estanqueidad climática conforme a IACS E10
- Robustez mecánica: Choque 15 Gn durante 11 ms, Vibración 4 Gn
