Descripción general

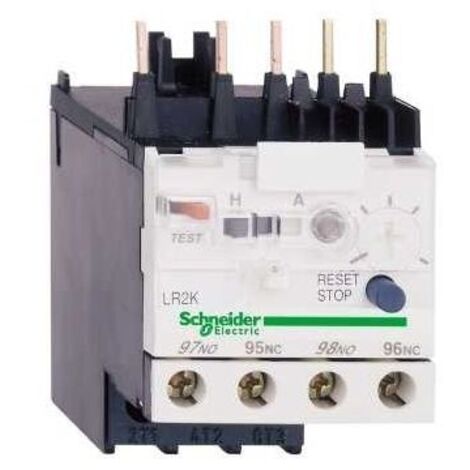

El relé de protección térmica TeSys LR2K0304 es un dispositivo diseñado para la protección de motores, con un rango de corriente de 0,36 a 0,54 A y clase 10A. Este relé es parte de la gama TeSys K y es ideal para aplicaciones que requieren protección contra sobrecargas térmicas. Su diseño incluye un indicador de desencadenamiento y un sistema de control manual para facilitar su operación.Especificaciones técnicas
- Corriente térmica convencional [Ith]: 6 A para circuito de señalización
- Tensión asignada de empleo [Ue]: 690 V AC para circuito de potencia
- Tensión asignada de empleo para circuito de señalización: 250 V DC
- Tensión asignada de tenue a los choques [Uimp]: 6 kV
- Poder disipada por polo: 2 W
- Frecuencia del red: 400 Hz
- Dimensiones: 58 mm (altura) x 45 mm (ancho) x 65 mm (profundidad)
- Peso: 0,145 kg
Compatibilidad y accesorios
- Compatibilidad del producto: LC1K, LC7K, LP1K, LP4K
- Calibre del fusible a asociar: 6 A gG para circuito de señalización
Instalación
- Modo de conexión: Borniers a vis-étrier
- Capacidad de cable: 1,5...4 mm² (rigido) y 0,75...4 mm² (suave, sin extremo de cable)
- Par de apriete: 1,3 N.m (con destornillador Philips n°2) y 3 N.m (con destornillador plano Ø 6 mm)
Uso
Este relé se utiliza principalmente para la protección de motores, asegurando que se detengan en caso de sobrecarga térmica. Su diseño permite un fácil acceso a los controles manuales para pruebas y reinicios.Otra información
- Se conforma a VDE 06606
- Se conforma a IEC 60947
- Tipo de comando: botón-pulsador rojo para prueba de desencadenamiento y botón-pulsador azul para parada y reinicio manual
